Artikelbeschreibung

Seit dem 30.04.2025 im Sortiment

Kompakter M.2 zu 2x RS-232 Konverterfür serielle Anwendungen
PCIe 2.0 Schnittstelle (5 GT/s)für zuverlässige und schnelle Datenübertragung
Integrierter ASIX AX99100 Controllermit Unterstützung für 16C950 UART-Kompatibilität
Zwei DB9-9pol serielle Schnittstellenfür industrielle und serielle Kommunikationsanwendungen
Onboard LED-Indikatorzur Anzeige der Betriebsaktivität
Kein zusätzlicher Treiber erforderlich

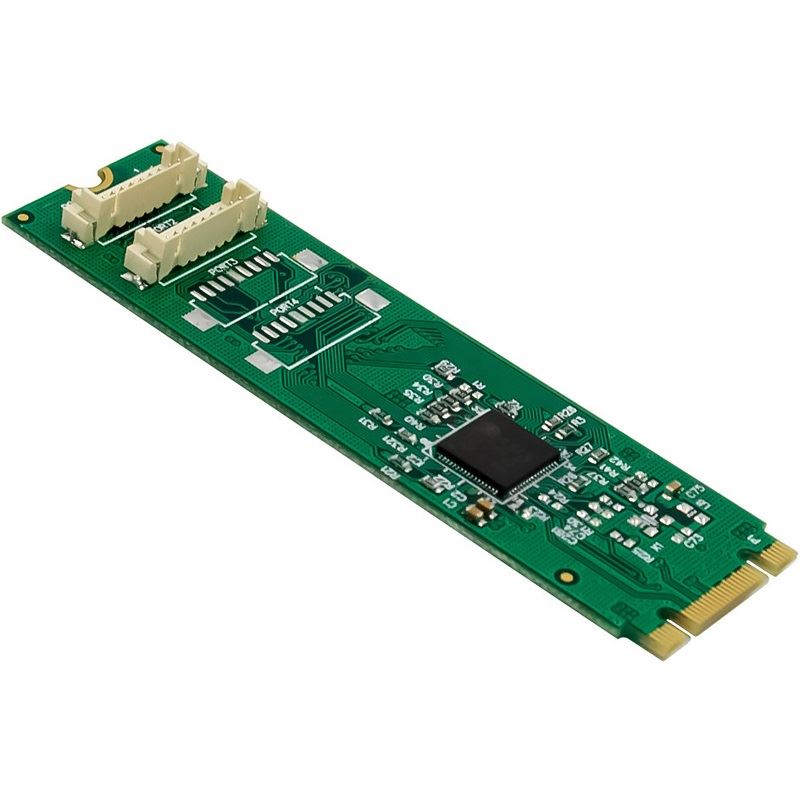

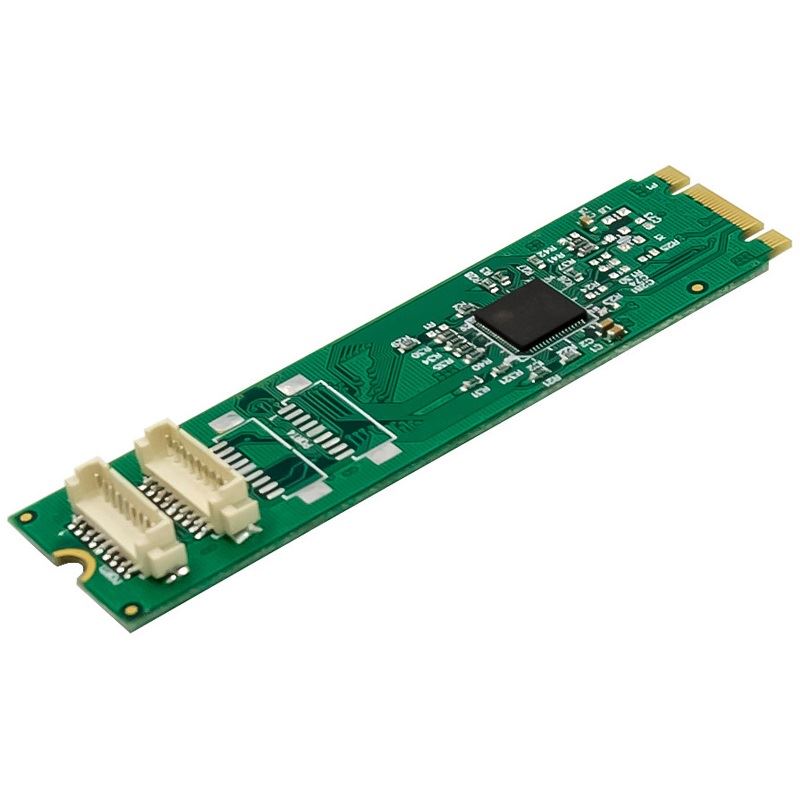

Die InLine® Schnittstellenkarte M.2 zu 2x seriell 9pol Steckerbietet eine kompakte und leistungsstarke Lösung zur Erweiterung eines Systems um zwei serielle RS-232 DB9-Schnittstellen. Der Adapter nutzt eine PCIe 2.0 Schnittstelle (5 GT/s)und integriert den ASIX AX99100 Controller, der mit 16C950 UART kompatibel ist, um eine zuverlässige und flexible serielle Kommunikation zu ermöglichen.
Mit einer maximalen Übertragungsrate von bis zu 1 Mb/seignet sich die Karte ideal für industrielle Anwendungen, Embedded-Systeme und serielle Steuergeräte. Die automatische Erkennung der Lane-Konfiguration sorgt für eine nahtlose Systemintegration.
Die Stromversorgung erfolgt direkt über den M.2-Steckplatz (3,3 V), wodurch kein zusätzlicher Stromanschluss erforderlich ist. Zwei Low-Profile Slotblechesind im Lieferumfang enthalten, um die Karte flexibel in verschiedenen Gehäusen zu nutzen.
Technische Daten:

Bus Typ & PCIe: M.2 PCIe End-Point Controller (Single-lane, PCIe 2.0 5 GT/s)
Anschluss – Schnittstellen:
1 x 59-Pin M.2 Slot (B+M Key)
2 x serielle RS-232 DB9 Stecker (9-polig)

Controller/Chipsatz: ASIX AX99100
Serielle Schnittstellen:
Maximale Übertragungsrate: bis zu 1 Mb/s
Datenbits: 5, 6, 7, 8, 9 Bit
Flusskontrolle: Keine, Xon/Xoff, RTS/CTS
Parität: Gerade, ungerade, keine, markiert, leer
FIFO-Puffer: 256 Byte

Betriebstemperatur: -40 °C bis +85 °C
Maße: 22 mm x 80 mm (M.2 Board)

Funktionen:

Automatische Erkennung der Lane-Konfiguration beim Booten
Onboard LED-Indikator zur Anzeige der Lese-/Schreibaktivität
Stromversorgung über M.2-Steckplatz (3,3 V)
Unterstützung von Remote Wakeup, Power-Management und DMA
Kein zusätzlicher Treiber erforderlich

Systemanforderungen:Hardware:

PC mit einem freien M.2 Slot (B+M Key, der PCIe unterstützt)
Motherboard mit PCI Express 2.0 oder höher

Betriebssystem-Unterstützung:

Windows: 11, 10, 8.1, 8, 7, Vista, XP
Linux: ab Kernel 2.6.31

Lieferumfang:

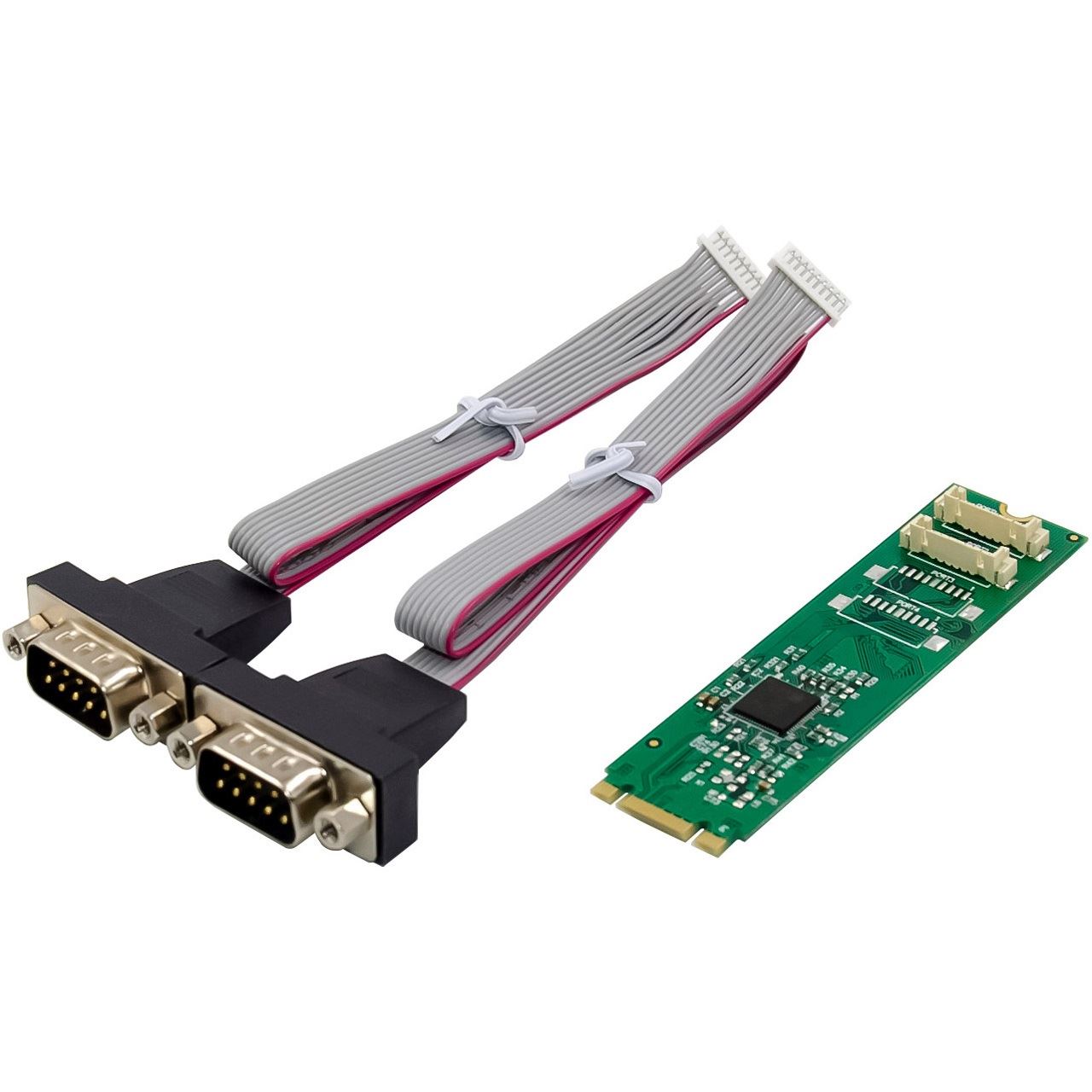

1 x InLine® Schnittstellenkarte M.2 zu 2x seriell 9pol Stecker
2 x Low-Profile Slotbleche
1 x High-Profile Slotblech

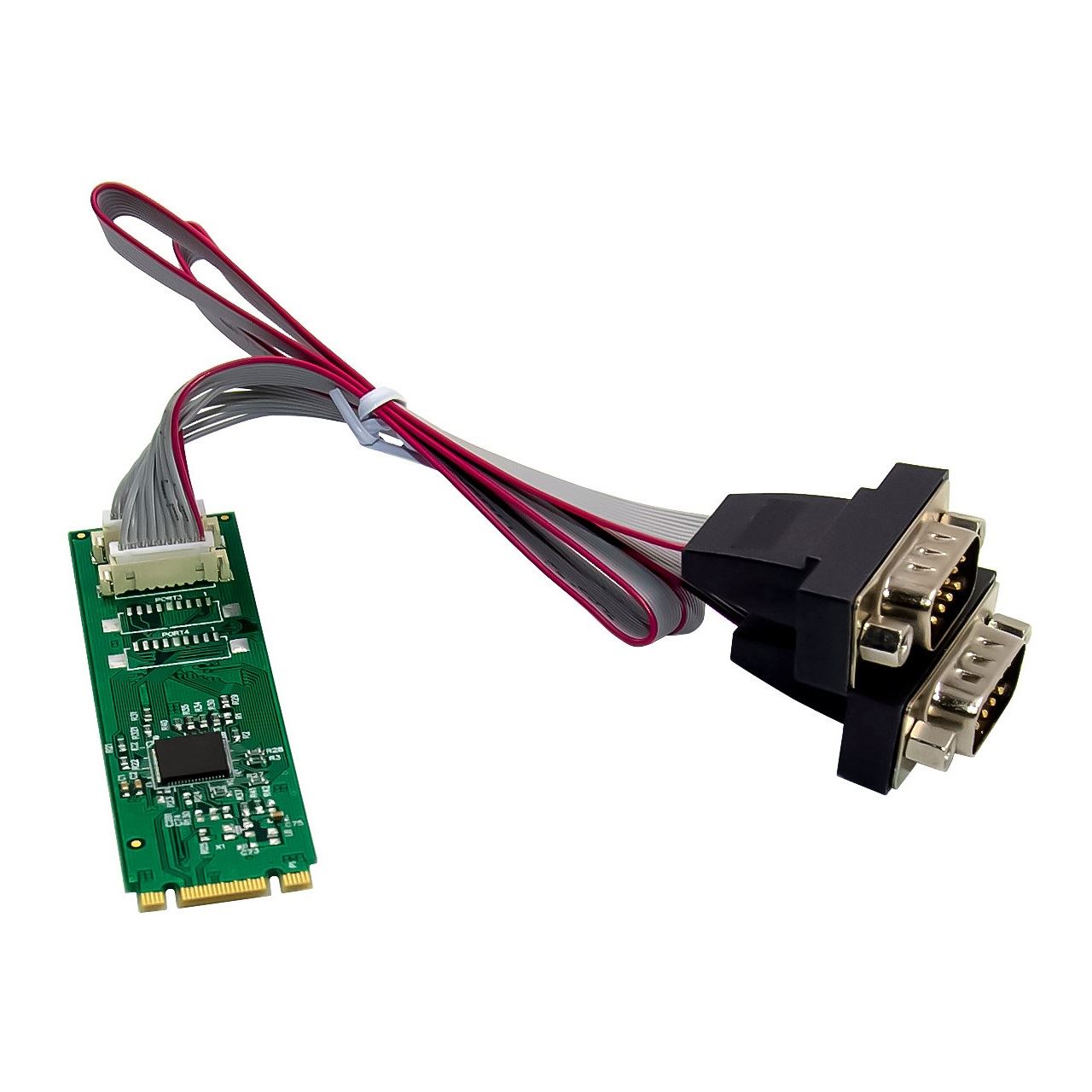

2 x DB9-9Pol serielle Kabel (20 cm Länge)
4 x Schraube
1 x Treiber-CD
1 x Bedienungsanleitung (Deutsch/Englisch)
Betriebstemperatur: 0° C – 55° C
Lagertemperatur: -40° C – 70° C
Luftfeuchtigkeit: 10% - 90% nicht kondensierend

InLine 76660X. Hostschnittstelle: M.2, Ausgangsschnittstelle: Seriell, Geschlecht der Host-Schnittstelle: Männlich. Ursprungsland: Taiwan. Chipsatz: ASIX AX99100, Datenübertragungsrate (max): 4 Gbit/s. Stromversorgung - Eingang Spannung: 3.3 V. Unterstützt Windows-Betriebssysteme: Windows 10, Windows 11, Windows 7, Windows 8, Windows 8.1, Unterstützte Linux-Betriebssysteme: Kernel 2.6.31, Kernel 2.6.33, Kernel 3.12, Kernel 3.17, Kernel 3.3, Kernel 4.6.4, Linux Kernel..., Unterstützte Server-Betriebssysteme: Windows Server 2012 R2

Technische Daten

Hinweis: Für die Richtigkeit und Vollständigkeit der hier aufgeführten Daten wird keine Haftung übernommen.
