Artikelbeschreibung

Seit dem 30.04.2025 im Sortiment

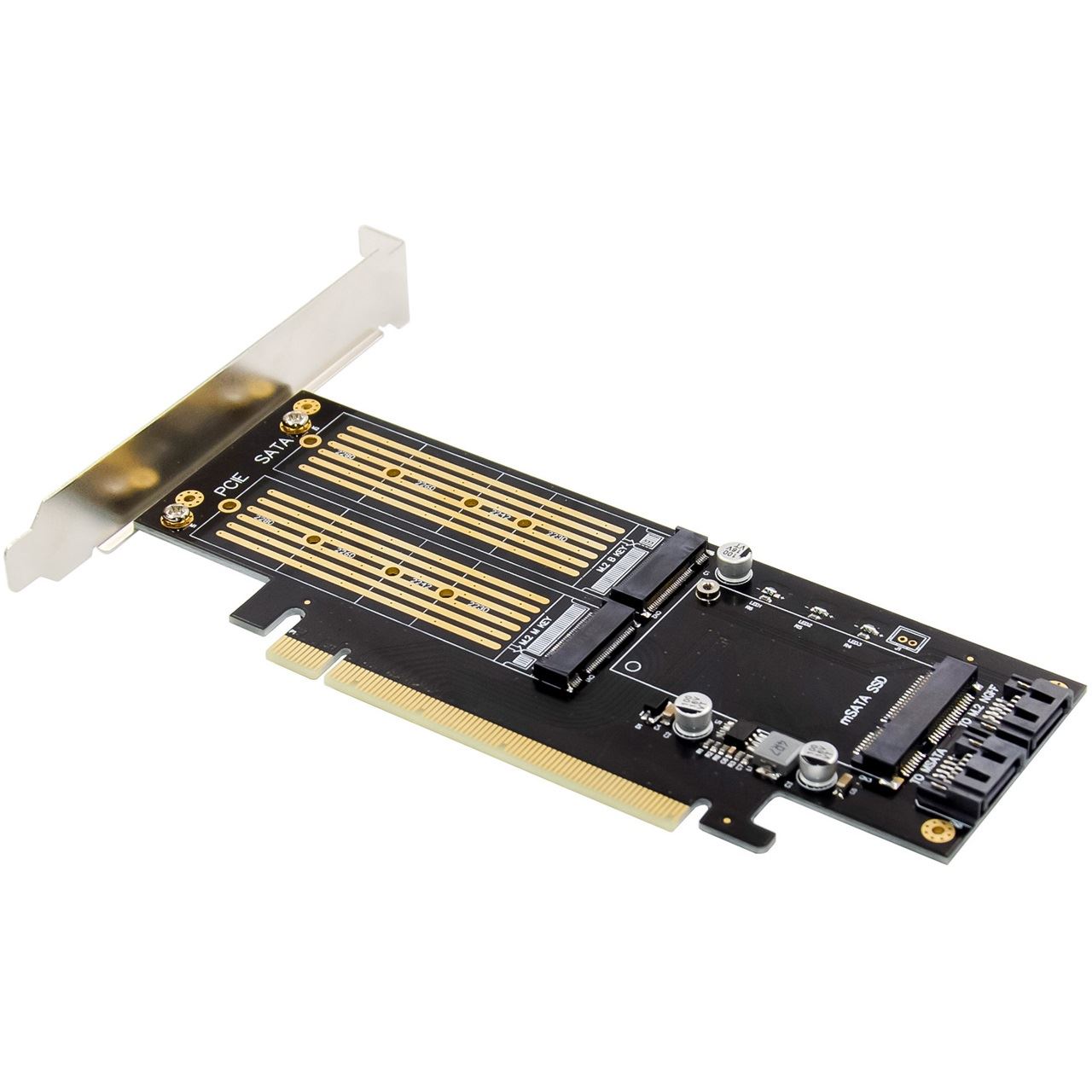

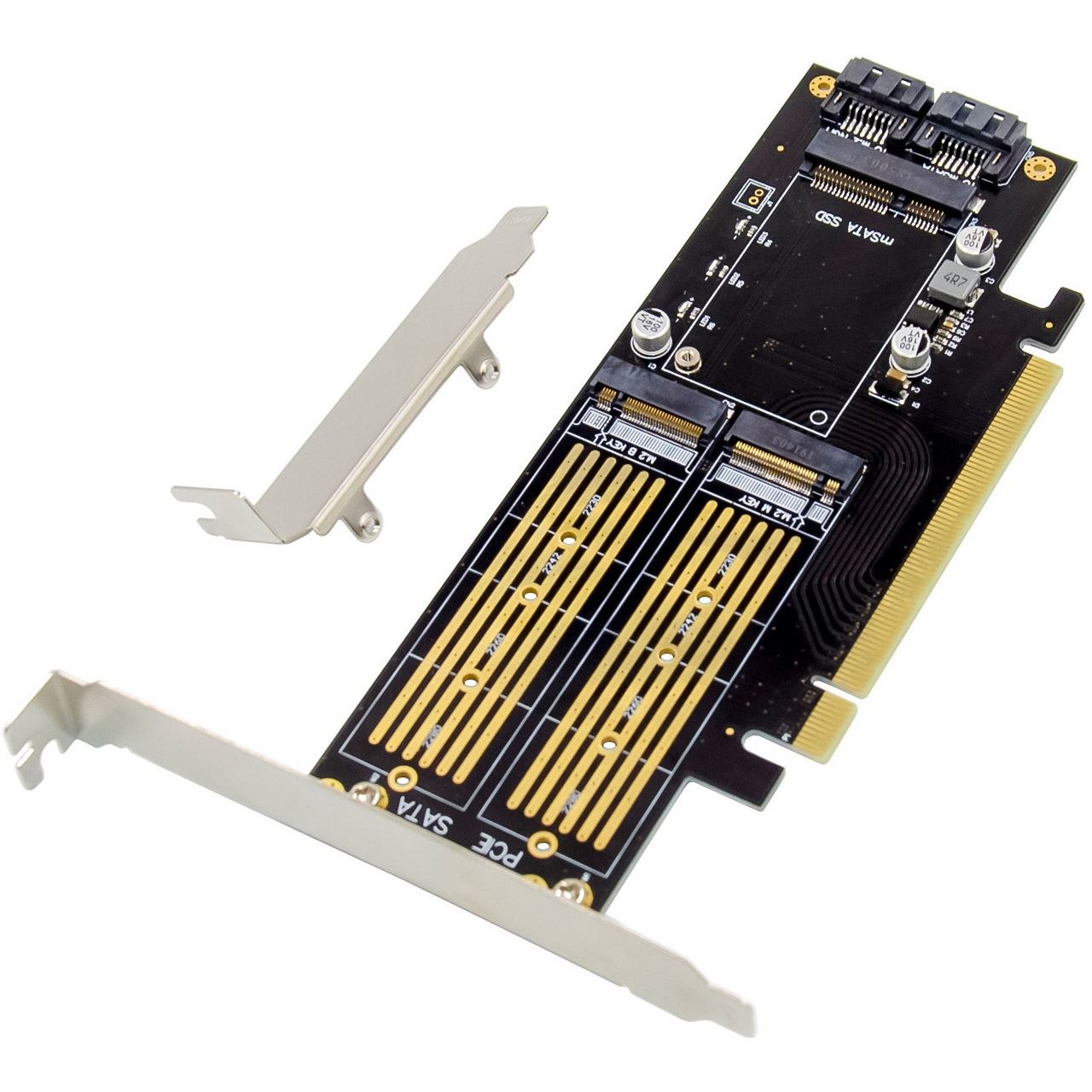

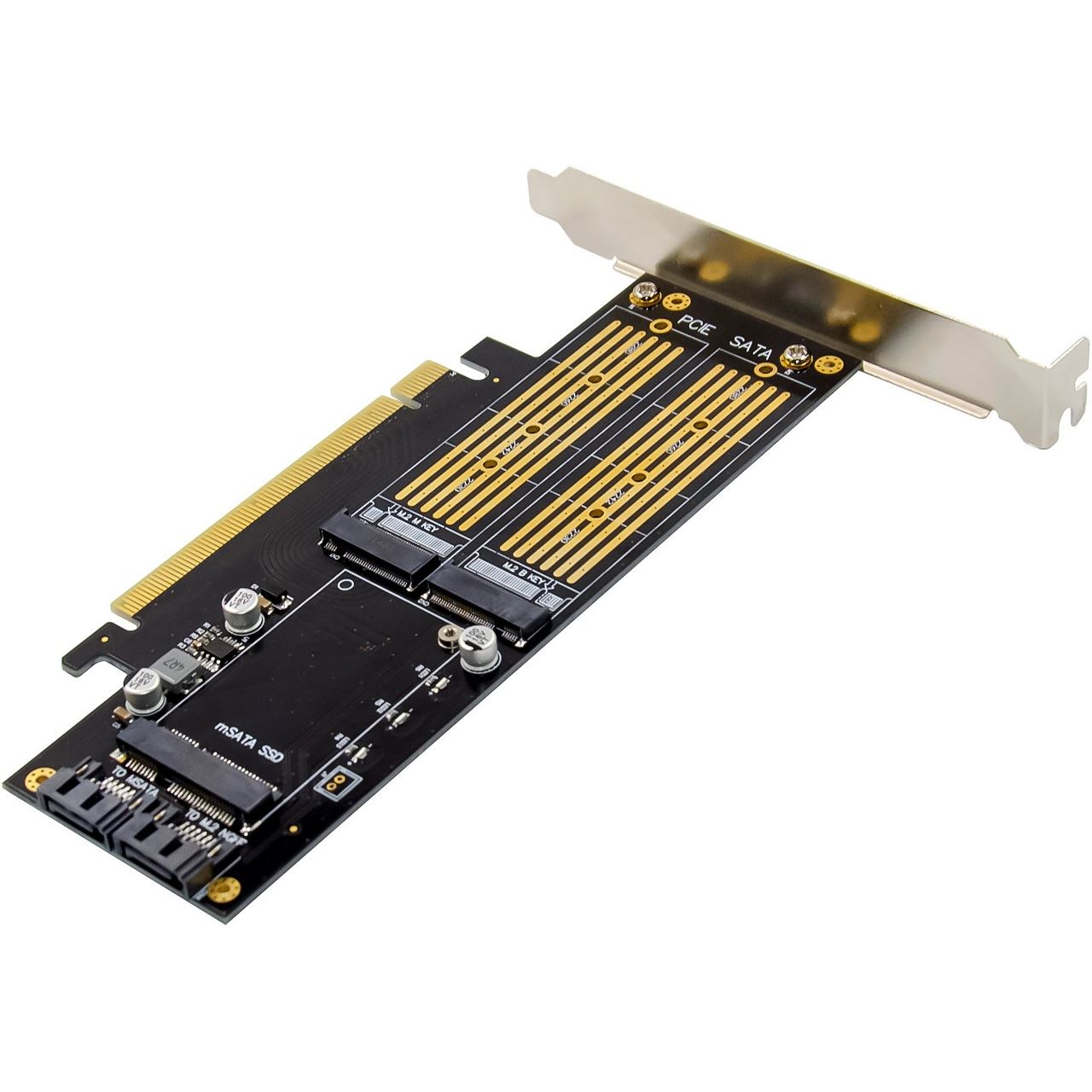

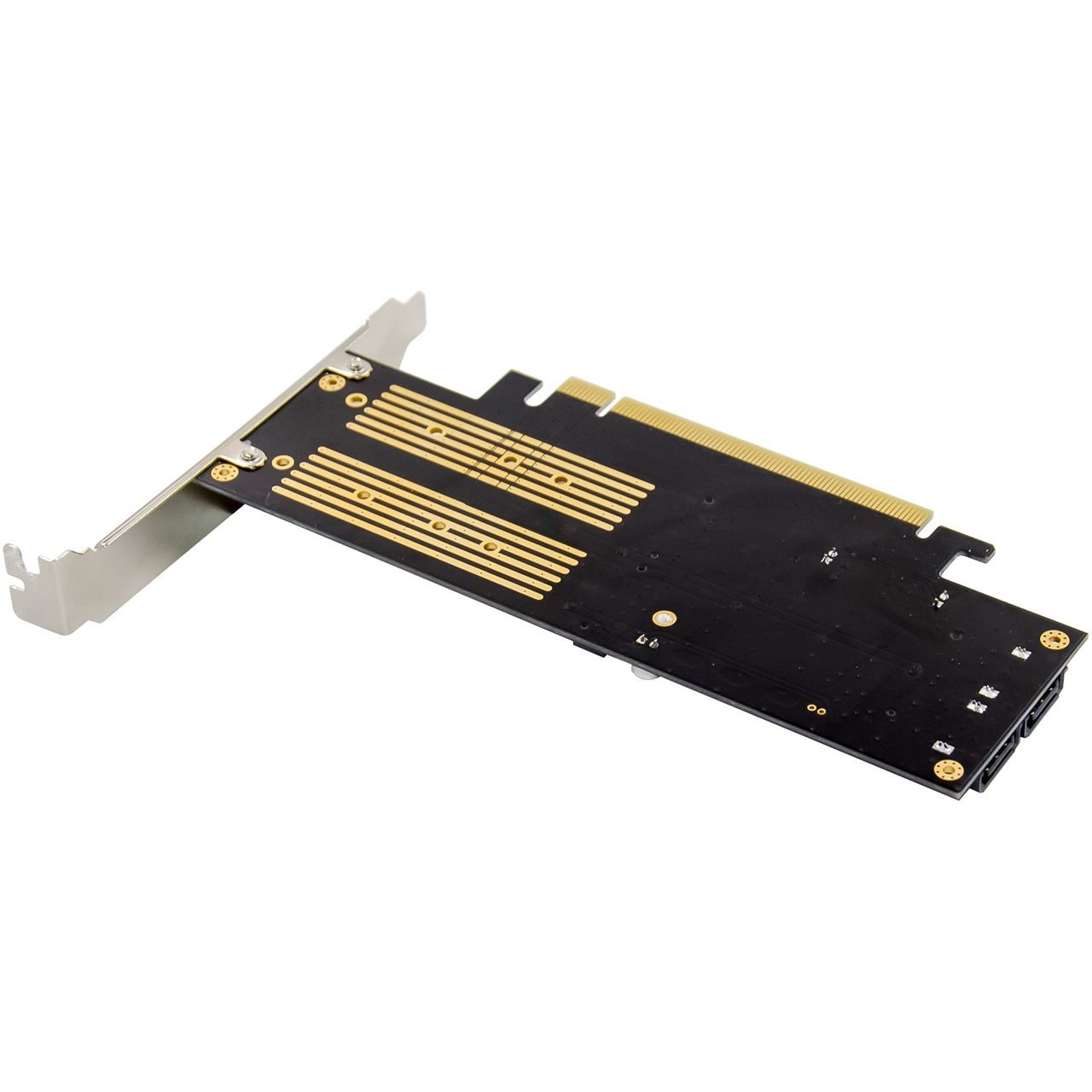

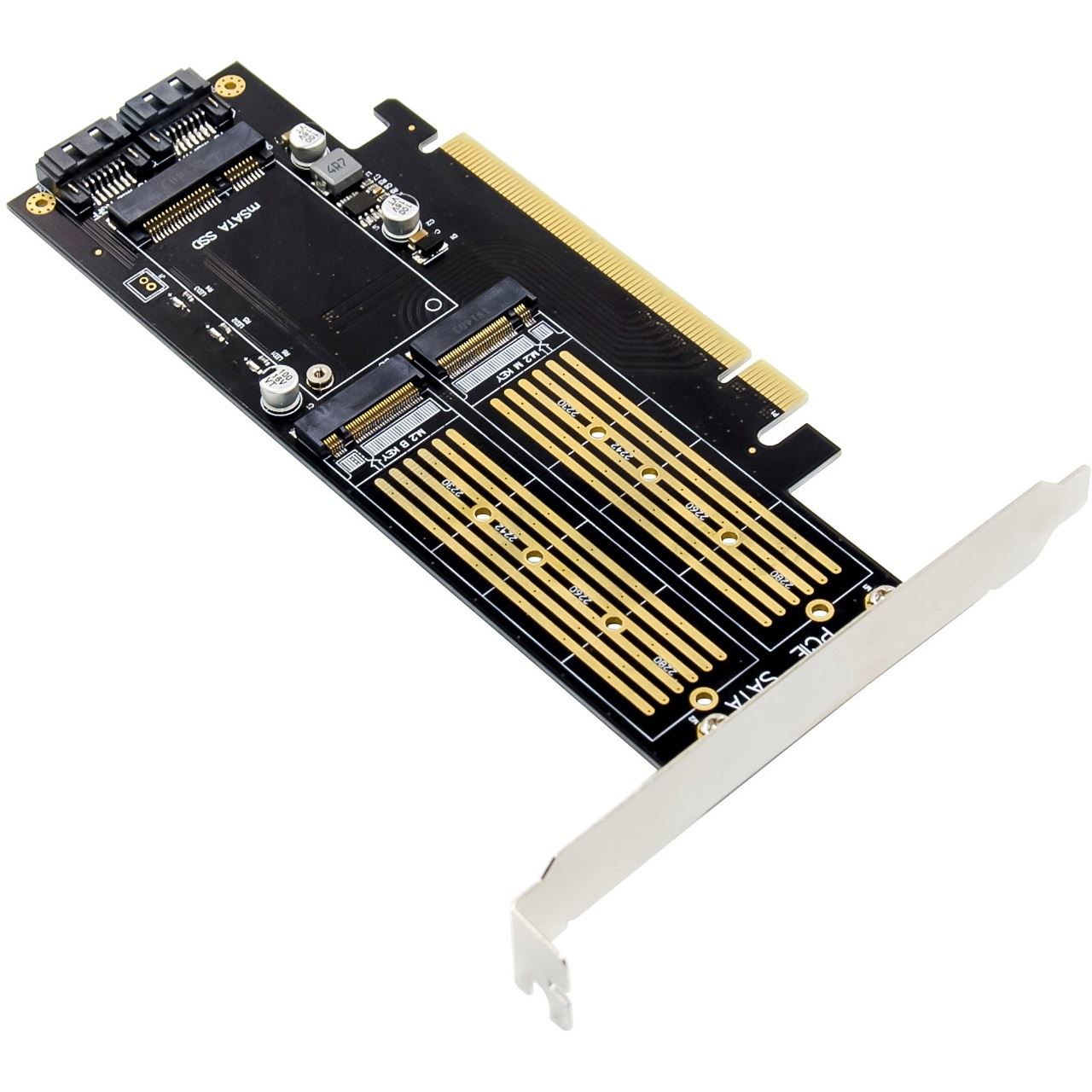

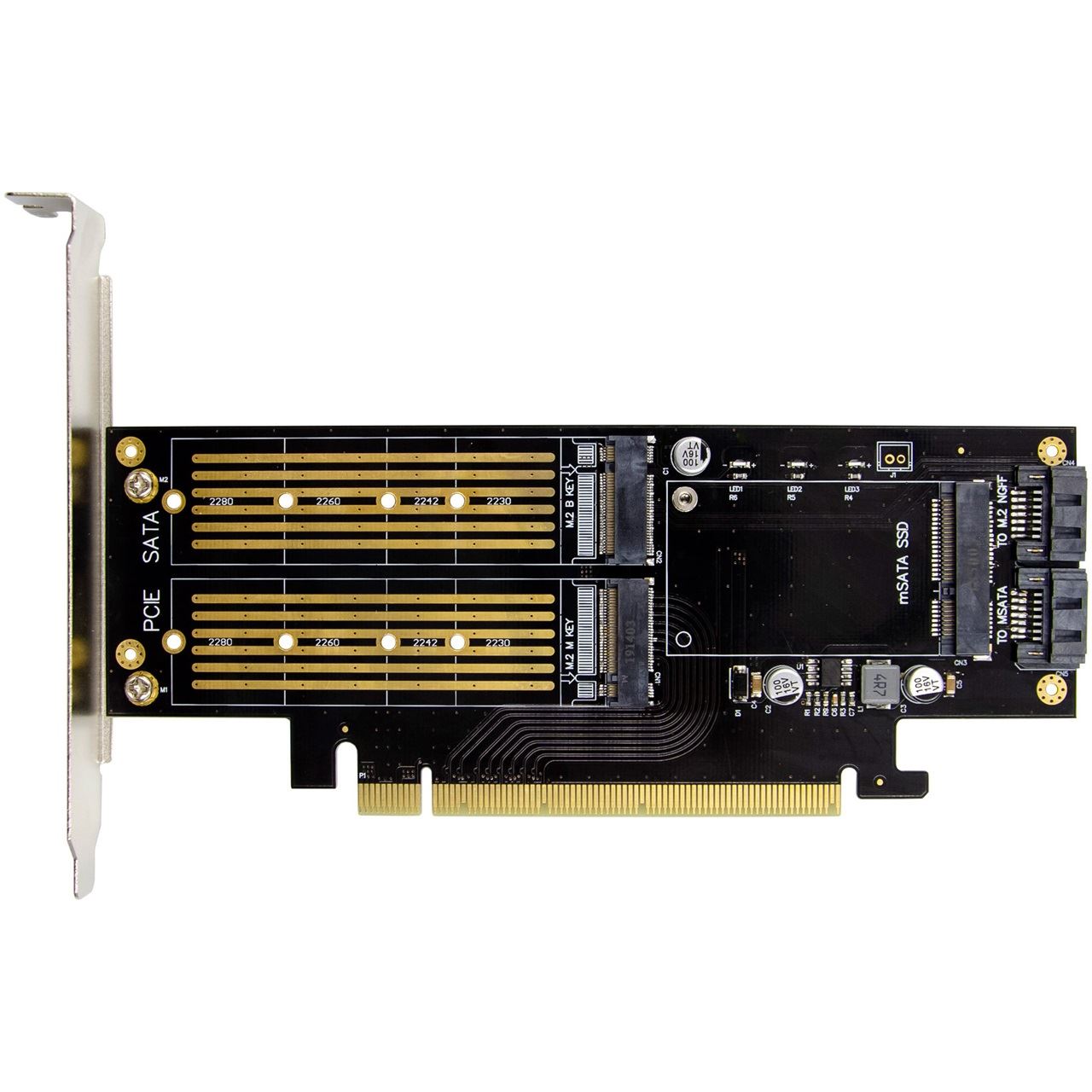

Multifunktionale PCIe-Kartezur Erweiterung des internen Speichers mit M.2 NVMe, M.2 SATA und mSATA
PCIe 3.0 x16 Schnittstellefür höchste Kompatibilität und Geschwindigkeit
M.2 Key Bunterstützt sowohl SATA- als auch NVMe-SSDim SATA-Modus (bis zu 6 Gb/s)
M.2 Key Munterstützt NVMe-SSDs im PCIe-Modusmit bis zu 4 Gb/s
mSATA-Anschluss für zusätzlichen Speicherplatz(SATA-Kabel erforderlich)
Onboard-LED-Indikatorenzur Anzeige des Betriebsstatus aller Schnittstellen

Die InLine® PCI Express Karteermöglicht die gleichzeitige Nutzung von drei unterschiedlichen SSD-Typenauf einer einzigen PCIe-Karte. Mit einem M.2 NVMe Key M Slot, einem M.2 SATA/NVMe Key B Slot und einem mSATA Slotbietet sie eine vielseitige Speicherlösung für Systeme, die hohe Leistung und maximale Flexibilität benötigen.
Der M.2 Key B Slotunterstützt M.2 SATA SSDs und NVMe SSDs im SATA-Modus, während der M.2 Key M Slotausschließlich für NVMe SSDs im PCIe-Modus vorgesehen ist. Der mSATA Slotwird über ein SATA-Kabel an das Mainboard angeschlossenund ermöglicht so zusätzlichen Speicherplatz.
Die Stromversorgung für die NVMe-SSD erfolgt direkt über den PCIe-Bus (3,3 V), während M.2 SATA und mSATA SSDs über separate SATA-Anschlüssemit dem Mainboard verbunden werden. LED-Indikatorenfür alle Schnittstellen erleichtern die Überwachung der Betriebsaktivität.
Technische Daten:

Bus Typ & PCIe: PCIe 3.0 x16 (nutzt einen PCIe x16 Slot; ultra-fast PCIe v3.0 Lanes, die den Betrieb von NVMe und SATA ermöglichen)
Anschluss – Schnittstellen:
1 x M.2 Slot (Key B) – für NVMe (SATA-Modus) und M.2 SATA SSDs
1 x M.2 Slot (Key M) – für NVMe SSDs im PCIe-Modus
1 x mSATA Slot – für mSATA-Module
2 x SATA 6 Gb/s 7-Pin Anschlüsse – zur Verbindung von mSATA- und M.2 SATA-Modulen mit dem Mainboard

Maße: 169 mm x 68 mm (PCIe Board)
Kompatible Module:
M.2 SSDs (Key B, Key M bzw. B+M) in den Größen 2230, 2242, 2260, 2280
mSATA SSDs (halbe oder volle Größe)

Datenrate:
M.2 NVMe (Key M und Key B+M): bis zu 4 Gb/s
M.2 SATA (Key B) & mSATA: bis zu 6 Gb/s (via SATA)

Betriebsbedingungen:

Betriebstemperatur: -40 °C bis +85 °C

Funktionen:

Automatische Erkennung der Lane-Konfiguration beim Booten
Onboard LED-Indikatoren (3x Statusanzeige für jede Schnittstelle)
NVMe SSDs (Key M) erhalten ihre Stromversorgung direkt über den PCIe-Bus (3,3 V)
M.2 SATA und mSATA Module erfordern eine SATA-Datenverbindung zum Mainboard
Kein zusätzlicher Treiber erforderlich

Systemanforderungen:Hardware:

PC mit einem freien PCIe 3.0 x16 Slot
Motherboard mit Unterstützung für PCIe NVMe & SATA

Betriebssystem-Unterstützung:

Windows: 11, 10, 8, 8.1
Windows Server: 2012 R2
Linux: ab Kernel 2.6.30

Lieferumfang:

1 x InLine® PCI Express Karte x16 zu 2x M.2, 1x mSATA
1 x Low-Profile Slotblech
1 x SATA-Kabel
1 x Handschraubendreher
4 x Schrauben
2 x Wärmeleitpads
1 x Bedienungsanleitung (Deutsch/Englisch)
Betriebstemperatur: 0° C – 55° C
Lagertemperatur: -40° C – 70° C
Luftfeuchtigkeit: 10% - 90% nicht kondensierend

InLine 76660T. Hostschnittstelle: PCIe, Ausgangsschnittstelle: M.2, mSATA, Geschlecht der Host-Schnittstelle: Männlich. Ursprungsland: Taiwan. Stromversorgung - Eingang Spannung: 3.3 V. Unterstützt Windows-Betriebssysteme: Windows 10, Windows 11, Windows 8, Windows 8.1, Unterstützte Linux-Betriebssysteme: Kernel 2.6.31, Kernel 2.6.33, Kernel 3.12, Kernel 3.17, Kernel 3.3, Kernel 4.6.4, Linux Kernel..., Unterstützte Server-Betriebssysteme: Windows Server 2012 R2. Breite: 169 mm, Tiefe: 68 mm

Technische Daten

Hinweis: Für die Richtigkeit und Vollständigkeit der hier aufgeführten Daten wird keine Haftung übernommen.
