Artikelbeschreibung

Seit dem 23.12.2025 im Sortiment

Zeitersparnis bei der Installation:Die Federklemmanschlüsse ermöglichen eine schnelle Verdrahtung mit Schlitzschraubendreher (≤ 2,5 mm) – ganz ohne Löten oder Crimpen.
Stabile Verbindung durch Schraubsicherung:Die D-Sub 9 Buchse ist mit einer integrierten Schraubsicherung ausgestattet und gewährleistet eine sichere mechanische Verbindung zu passenden Steckern – auch bei Vibration oder Bewegung.
Vielfältig einsetzbar in der Industrie:Besonders geeignet für Automatisierung, Maschinen- und Anlagenbau, Unterstützung- und Testaufbauten sowie den Schaltschrankbau.
Kompakte Bauform:Spart Platz auf Hutschienen oder in engen Gehäusen – ideal für die Integration in bestehende Systeme.
Hohe Signalqualität:Ein Isolationswiderstand ≥ 10 MΩ und ein Nennstrom von 0,8 A pro Pin sorgen für eine zuverlässige, störungsarme Signalübertragung.

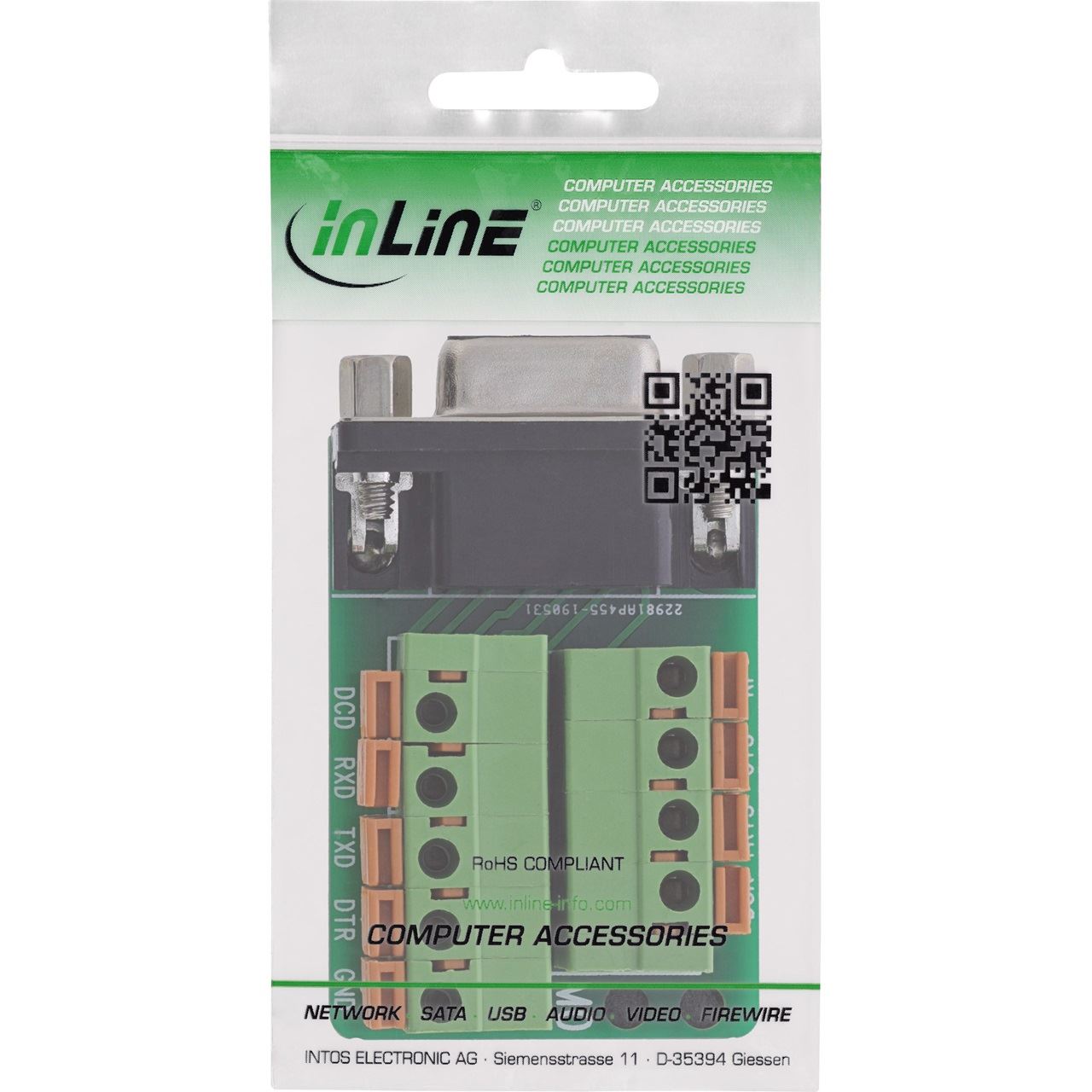

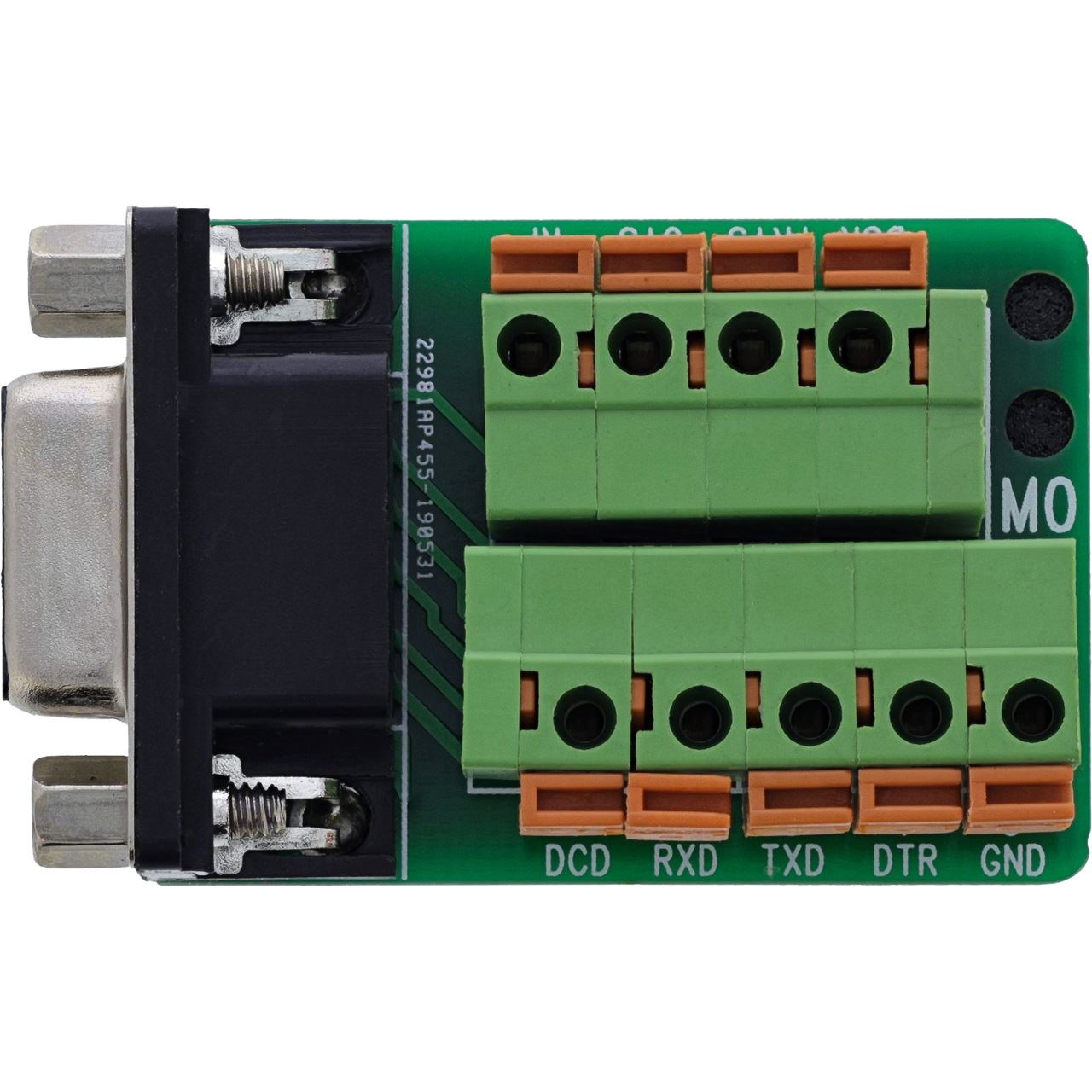

Der InLine® Terminalblock mit D-Sub 9 Buchse und integrierter Federklemmtechnik wurde speziell für industrielle Anwendungen entwickelt, bei denen serielle Signalübertragung – z. B. über RS232 – erforderlich ist. Die werkzeugunterstützte Federklemmtechnik erlaubt das schnelle, sichere Anschließen einzelner Adern ohne Löten oder Crimpen. Der Anschlussbereich unterstützt 14–22 AWG und lässt sich komfortabel mit einem Schlitzschraubendreher ≤ 2,5 mm betätigen.
Dank Schraubsicherung an der Buchse ist eine stabile Verbindung mit Gegensteckern gewährleistet – selbst bei Bewegung oder Erschütterung. Die kompakte Bauform mit EVA-Isolierung auf der Unterseite schützt bei der Montage auf leitfähigem Untergrund und macht das Modul ideal für den Einsatz in Steuerungssystemen, Maschinen und Testumgebungen.

D-Sub 9 Buchse:Mit integrierter Schraubsicherung
Federklemmen:Rastermaß 5 mm
Anschlussbereich:14–22 AWG
Betätigung:Mit Schlitzschraubendreher ≤ 2,5 mm
Nennstrom:0,8 A pro Pin
Max. Betriebsspannung:100 V zwischen zwei Signalen
Isolationswiderstand:≥ 10 MΩ @ 300 V DC
Betriebstemperatur:–10°C bis +70°C
Isolierlage:EVA-Isolierung auf Unterseite
Abmessungen:ca. 51 × 31,5 × 18 mm (L × B × H)

InLine 92501A. Stecker: Terminal block / D-Sub 9, Produktfarbe: Schwarz, Grün, Steckerverbindung (Anschluss): Buchse/Buchse. Konformitätsbescheinigungen: RoHS, TÜV mark. Abmessungen (BxTxH): 31 x 51 x 18 mm, Gewicht: 23 g, Breite: 31 mm. Menge pro Packung: 1 Stück(e), Verpackungsbreite: 100 mm, Verpackungstiefe: 165 mm. Ursprungsland: Taiwan

Technische Daten

Hinweis: Für die Richtigkeit und Vollständigkeit der hier aufgeführten Daten wird keine Haftung übernommen.
