Artikelbeschreibung

Seit dem 23.12.2025 im Sortiment

Zeitersparnis bei der Installation:Schnelle Verdrahtung über Schraubklemmen für 12–22 AWG – werkzeugunterstützt mit Schlitzschraubendreher ≤ 2,5 mm.
Stabile Verbindung durch Schraubsicherung:Die D-Sub-9 Buchse ist mit einer integrierten Schraubsicherung ausgestattet und gewährleistet eine sichere mechanische Verbindung zur passenden Buchse – auch bei Vibration oder Bewegung.
Vielfältig einsetzbar in der Industrie:Ideal für Automatisierung, Maschinen- und Anlagenbau, Schaltschrankinstallationen sowie mobile Test- und Unterstützunganwendungen.
Kompakte, 2-reihige Bauform: Mit 45,5 × 31 × 16 mm bietet der Terminalblock eine platzsparende Anordnung – besonders in dichter Verdrahtung von Sub-D-Schnittstellen.
Hohe Signalqualität:Ein Isolationswiderstand ≥ 10 MΩ bei 300 V DC und ein Nennstrom von 1 A pro Pin sorgen für eine zuverlässige Signalübertragung – auch bei dauerhaften Industrieeinsätzen

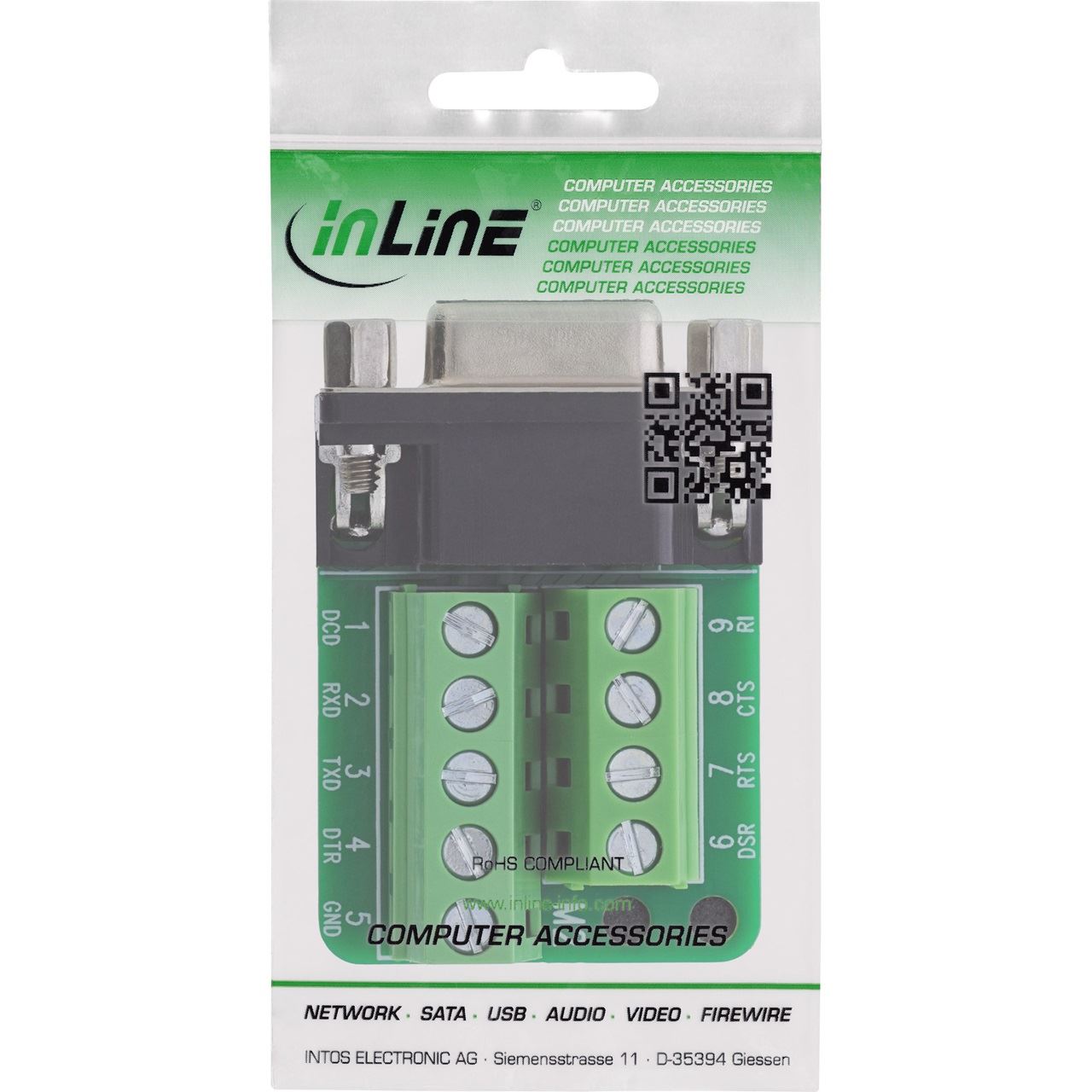

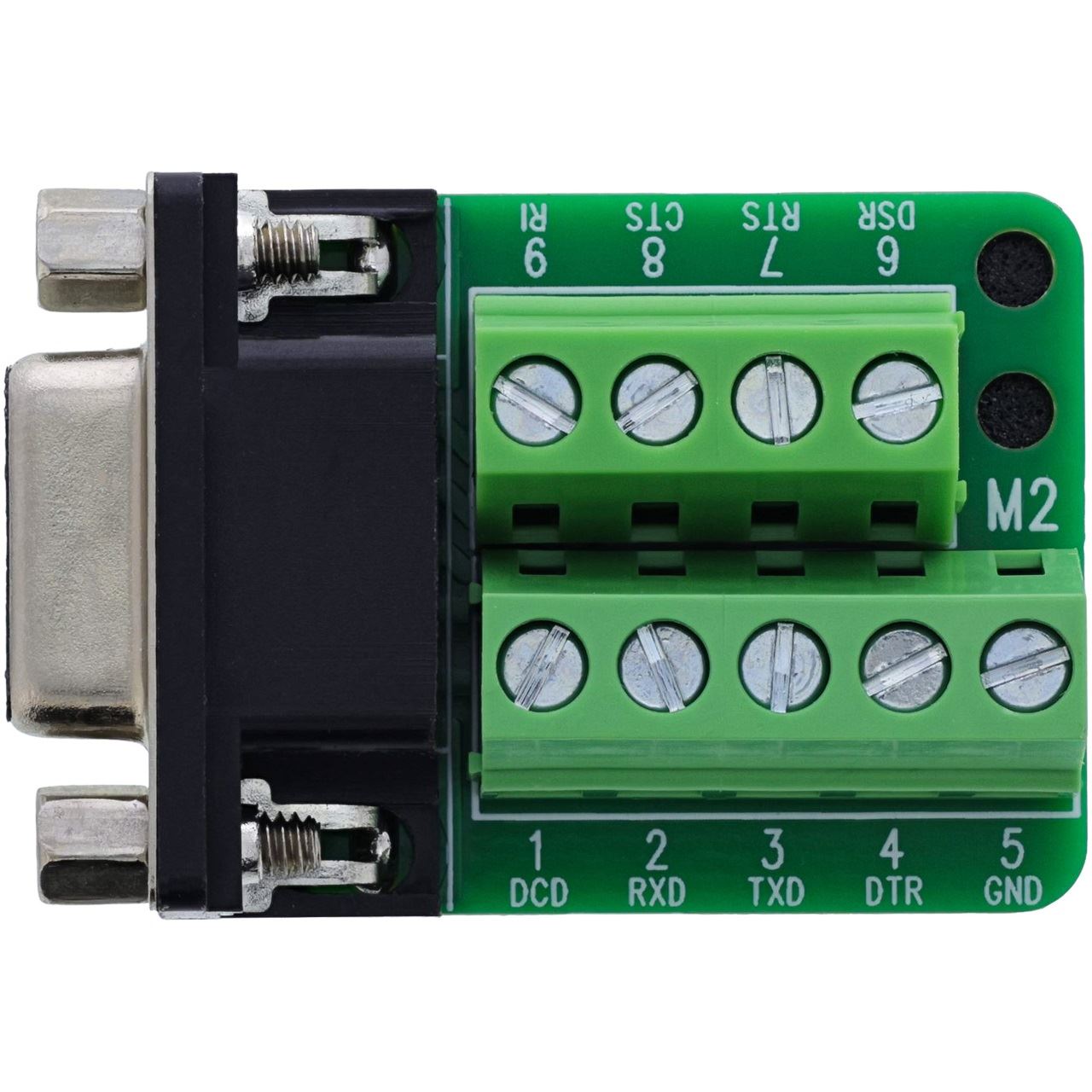

Der InLine® Terminalblock mit D-Sub 9 Buchse in 2-reihiger Ausführung ist für professionelle Verdrahtungslösungen im Schaltschrank- und Gerätebau konzipiert. Die Schraubklemmen mit 5,0 mm Rastermaß ermöglichen den sicheren Anschluss von Einzeladern im Bereich 12–22 AWG. Die Montage erfolgt werkzeuggestützt mit einem Flachschlitzschraubendreher mit Klingenbreite ≤ 2,5 mm.
Die D-Sub-Buchse ist über eine integrierte Schraubsicherung fest mit der Gegenstelle verschraubbar und gewährleistet so eine vibrationssichere Verbindung. Eine EVA-Isolierlage schützt bei der Montage auf leitfähigen Flächen. Durch die kompakte 2-reihige Bauform eignet sich der Anschlussblock besonders für industrielle Installationen mit hoher Packungsdichte – z. B. in Schaltschränken, Maschinen oder mobilen Unterstützungeinheiten.

D-Sub 9 Buchse:2-reihig, mit integrierter Schraubsicherung
Anschlusstechnik:Schraubklemme, Rastermaß 5,0 mm
Anschlussbereich:12–22 AWG
Betätigung:Mit Schlitzschraubendreher ≤ 2,5 mm
Nennstrom:1 A pro Pin
Max. Betriebsspannung:100 V zwischen zwei Signalen
Isolationswiderstand:≥ 10 MΩ @ 300 V DC
Betriebstemperatur:–10°C bis +70°C
Isolierlage:EVA-Isolierung auf Unterseite
Abmessungen:ca. 46 × 31 × 18 mm (L × B × H)

InLine 92501E. Stecker: Terminal block / D-Sub 9, Produktfarbe: Schwarz, Grün, Steckerverbindung (Anschluss): Buchse/Buchse. Konformitätsbescheinigungen: RoHS, TÜV mark. Abmessungen (BxTxH): 31 x 46 x 18 mm, Gewicht: 22 g, Breite: 31 mm. Menge pro Packung: 1 Stück(e), Verpackungsbreite: 100 mm, Verpackungstiefe: 165 mm. Ursprungsland: Taiwan

Technische Daten

Hinweis: Für die Richtigkeit und Vollständigkeit der hier aufgeführten Daten wird keine Haftung übernommen.
