Artikelbeschreibung

Seit dem 23.12.2025 im Sortiment

Zeitersparnis bei der Installation:Schnelle Verdrahtung über Schraubklemmen für 14–26 AWG – werkzeugunterstützt mit Schlitzschraubendreher ≤ 2,5 mm.
Stabile Verbindung durch Befestigungsgewinde: Der D-Sub-9 Stecker ist mit einem Befestigungsgewinde (UNC #4-40) zur Steckerverriegelung ausgestattet und ermöglicht eine sichere Verschraubung mit passenden Buchsen.
Vielfältig einsetzbar in der Industrie:Ideal für den Schaltschrankbau, Maschinensteuerung, Automatisierung sowie Unterstützung- und Diagnoseumgebungen.

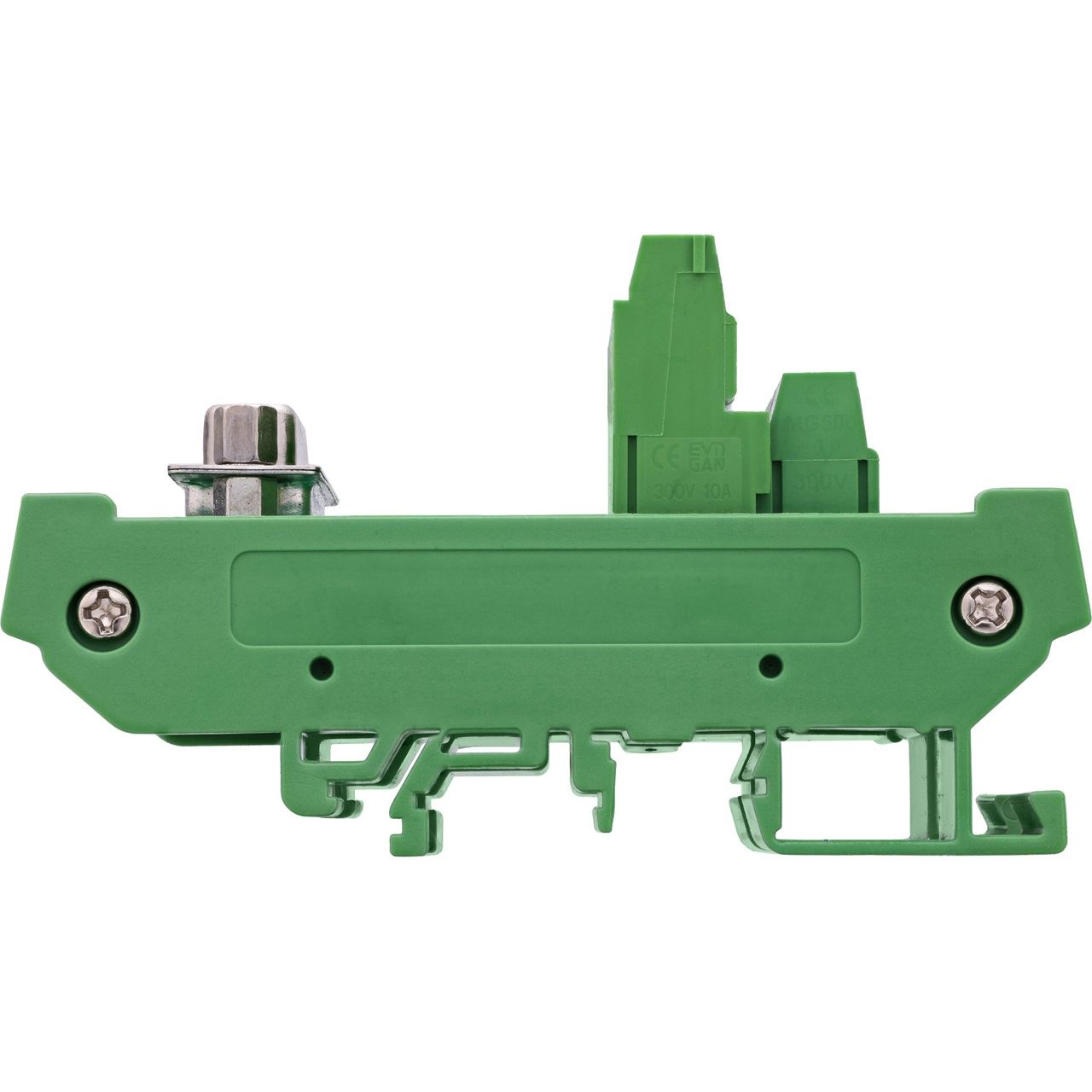

Hutschienenmontage für strukturierte Installationen: Der integrierte DIN-Rail-Clip ermöglicht die direkte Befestigung im Schaltschrank – platzsparend und normgerecht.
Hohe Signalqualität:Ein Isolationswiderstand ≥ 10 MΩ bei 300 V DC und ein Nennstrom von 0,8 A pro Pin sorgen für eine zuverlässige Signalübertragung im professionellen Einsatz.

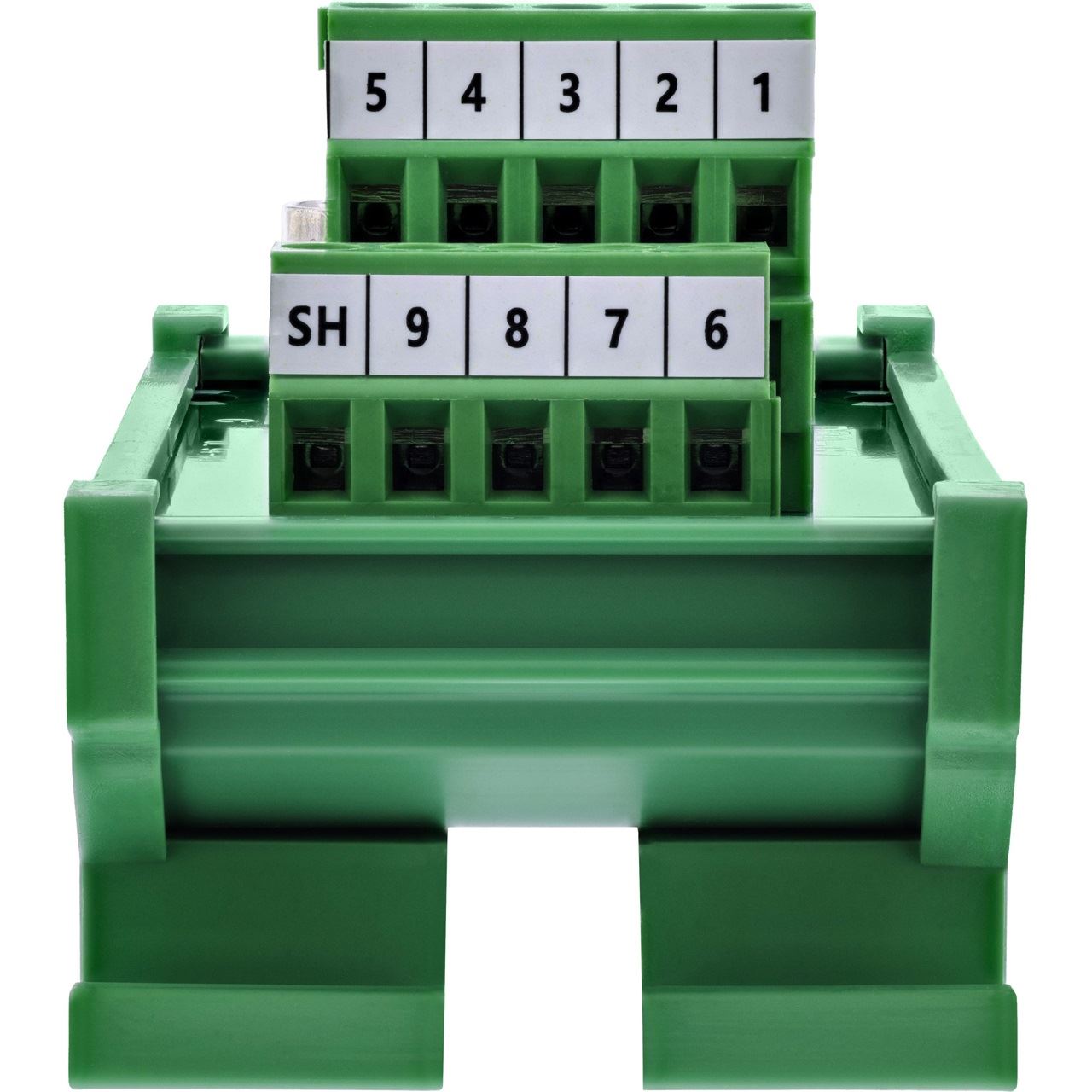

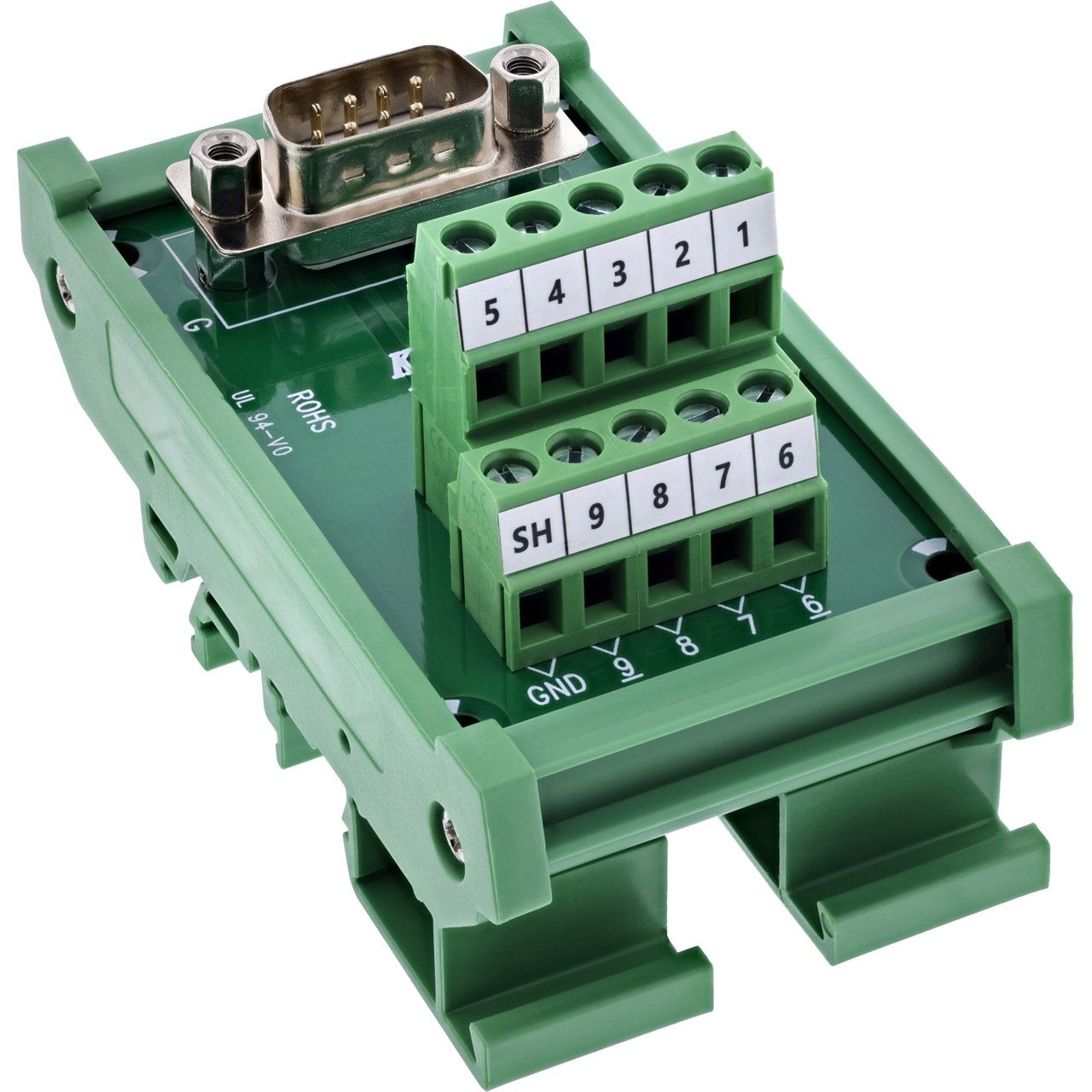

Der InLine® D-Sub 9 Terminalblock mit Stecker wurde speziell für strukturierte Installationen im Schaltschrank oder auf DIN-Hutschienen entwickelt. Die seitlich zugänglichen Schraubklemmen mit Druckplattenaufnahme ermöglichen eine schnelle Verdrahtung von Einzeladern im Bereich 14–26 AWG, ganz ohne Löten. Die Montage erfolgt werkzeugunterstützt mit einem Schlitzschraubendreher ≤ 2,5 mm.
Dank Befestigungsgewinde (UNC #4-40) lässt sich der Stecker mechanisch sicher mit passenden Buchsen verschrauben. Die Gehäuseform mit integriertem Hutschienenclip erlaubt eine schnelle Montage auf DIN-Schienen. Die EVA-Isolierlage auf der Unterseite schützt zusätzlich bei der Montage auf leitfähigen Oberflächen.

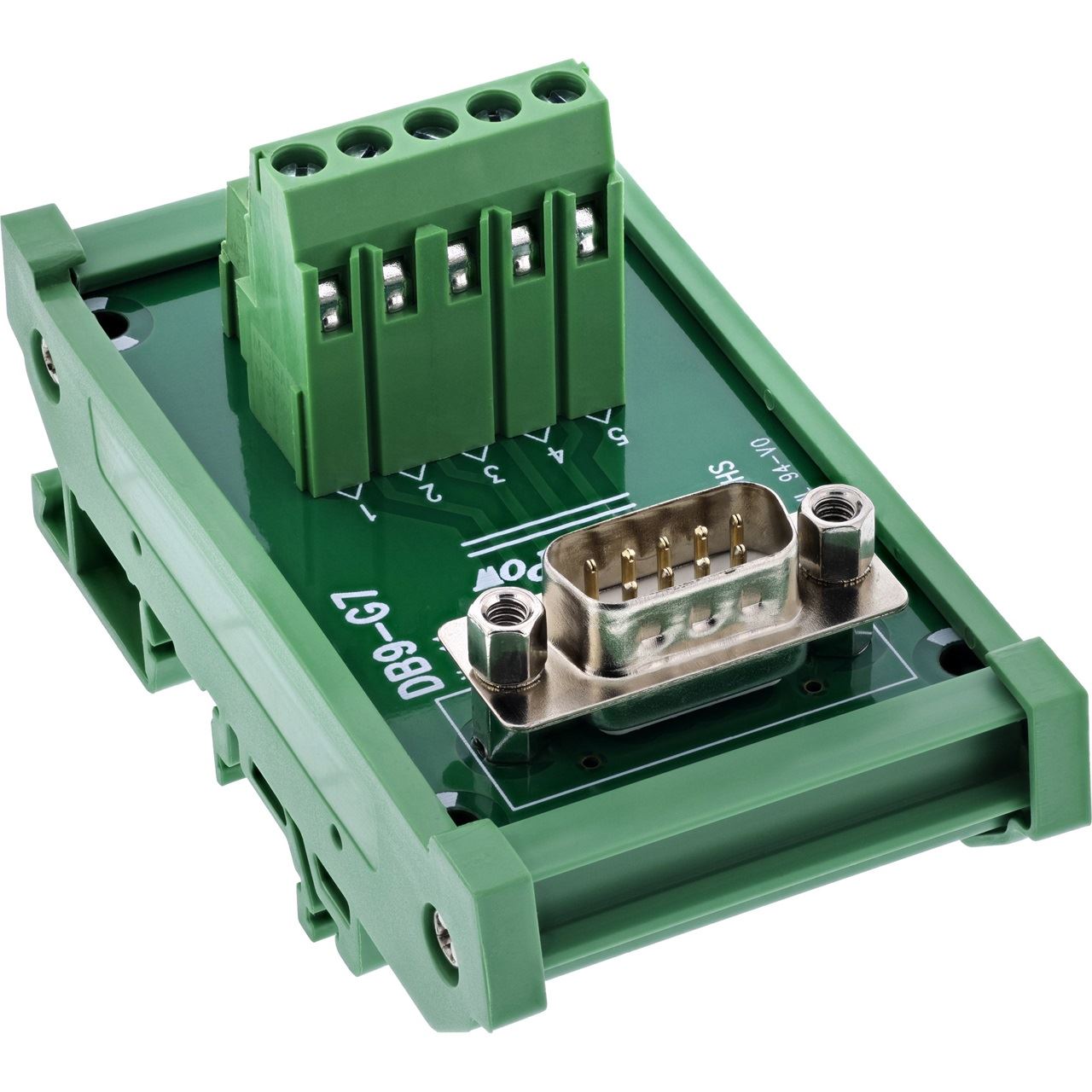

D-Sub 9 Stecker:Breakout-Design, mit Befestigungsgewinde zur Steckerverriegelung (UNC #4-40)
Anschlusstechnik:Schraubklemme mit Druckplatte
Anschlussbereich:14–26 AWG
Betätigung:Mit Schlitzschraubendreher ≤ 2,5 mm
Nennstrom: 0,8 A pro Pin
Max. Betriebsspannung: 100 V zwischen zwei Signalen
Isolationswiderstand:≥ 10 MΩ @ 300 V DC
Betriebstemperatur:–10 °C bis +70 °C
Isolierlage:EVA-Isolierung auf Unterseite
Montage: Gehäuse zur direkten Montage auf DIN-Hutschiene
Abmessungen:ca. 87 × 46 × 51 mm (L × B × H)

InLine 92501L. Stecker: Terminal block / D-Sub 9, Produktfarbe: Grün, Steckerverbindung (Anschluss): Stecker/Buchse. Konformitätsbescheinigungen: RoHS, TÜV mark. Abmessungen (BxTxH): 46 x 87 x 51 mm, Gewicht: 76 g, Breite: 46 mm. Menge pro Packung: 1 Stück(e), Verpackungsbreite: 95 mm, Verpackungstiefe: 125 mm. Ursprungsland: Taiwan

Technische Daten

Hinweis: Für die Richtigkeit und Vollständigkeit der hier aufgeführten Daten wird keine Haftung übernommen.
