Artikelbeschreibung

Seit dem 23.12.2025 im Sortiment

Zeitersparnis bei der Installation:Schnelle Verdrahtung über Schraubklemmen für 14–26 AWG – werkzeugunterstützt mit Schlitzschraubendreher ≤ 2,5 mm.
Doppelte Schnittstelle für flexible Verbindung: Ausgestattet mit einer D-Sub-9 Buchse und einem D-Sub-9 Stecker – ideal für serielle Verbindungen in beide Richtungen oder als Schnittstellenweiche.
Vielfältig einsetzbar in der Industrie:Geeignet für strukturierte Installationen im Schaltschrank, Maschinensteuerung, Prüfaufbauten und mobile Unterstützunganwendungen.

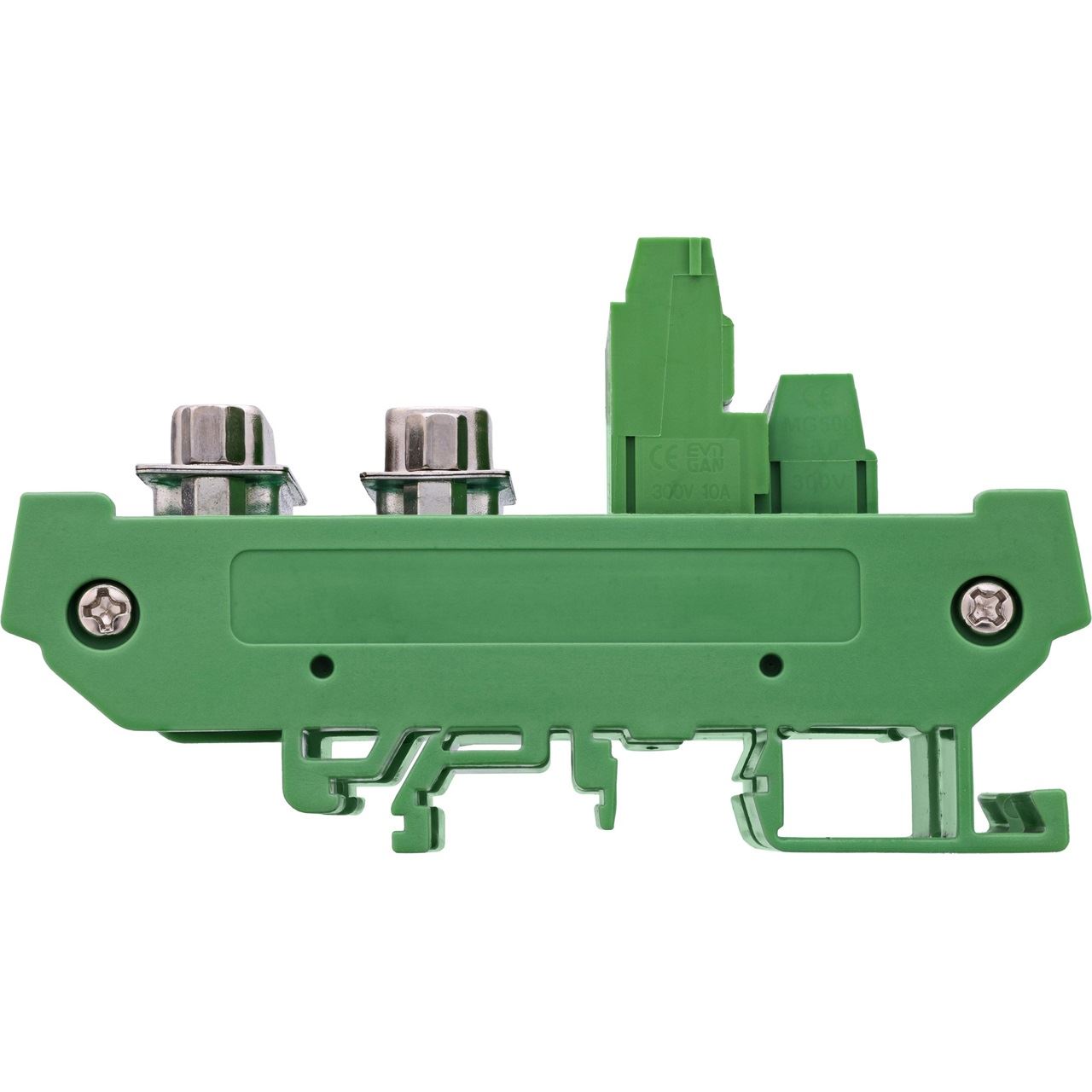

Hutschienenmontage für strukturierte Installationen: Das integrierte DIN-Rail-Gehäuse erlaubt die direkte Montage auf Tragschienen – platzsparend, robust und werkstauglich.
Hohe Signalqualität:Ein Isolationswiderstand ≥ 10 MΩ bei 300 V DC und ein Nennstrom von 0,8 A pro Pin gewährleisten eine zuverlässige Signalübertragung – auch unter Dauerbelastung.

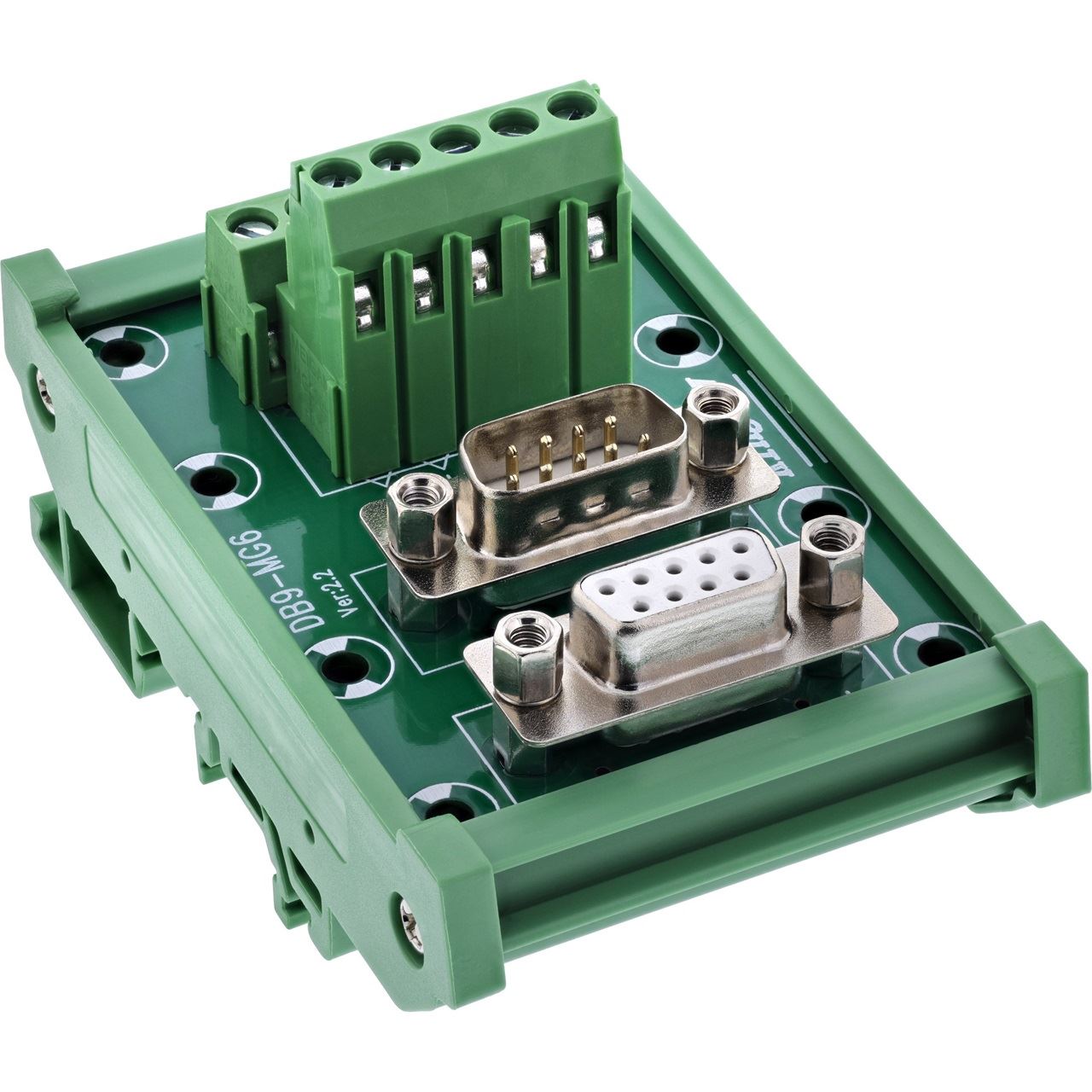

Der InLine® D-Sub 9 Terminalblock mit kombinierter Buchse- und Stecker-Ausführung ermöglicht eine flexible und strukturierte Verdrahtung serieller Schnittstellen innerhalb eines einzigen Moduls. Durch die doppelte D-Sub-Schnittstelle (male & female) eignet sich das Produkt ideal als Übergabe- oder Verbindungsstelle zwischen zwei Geräten.

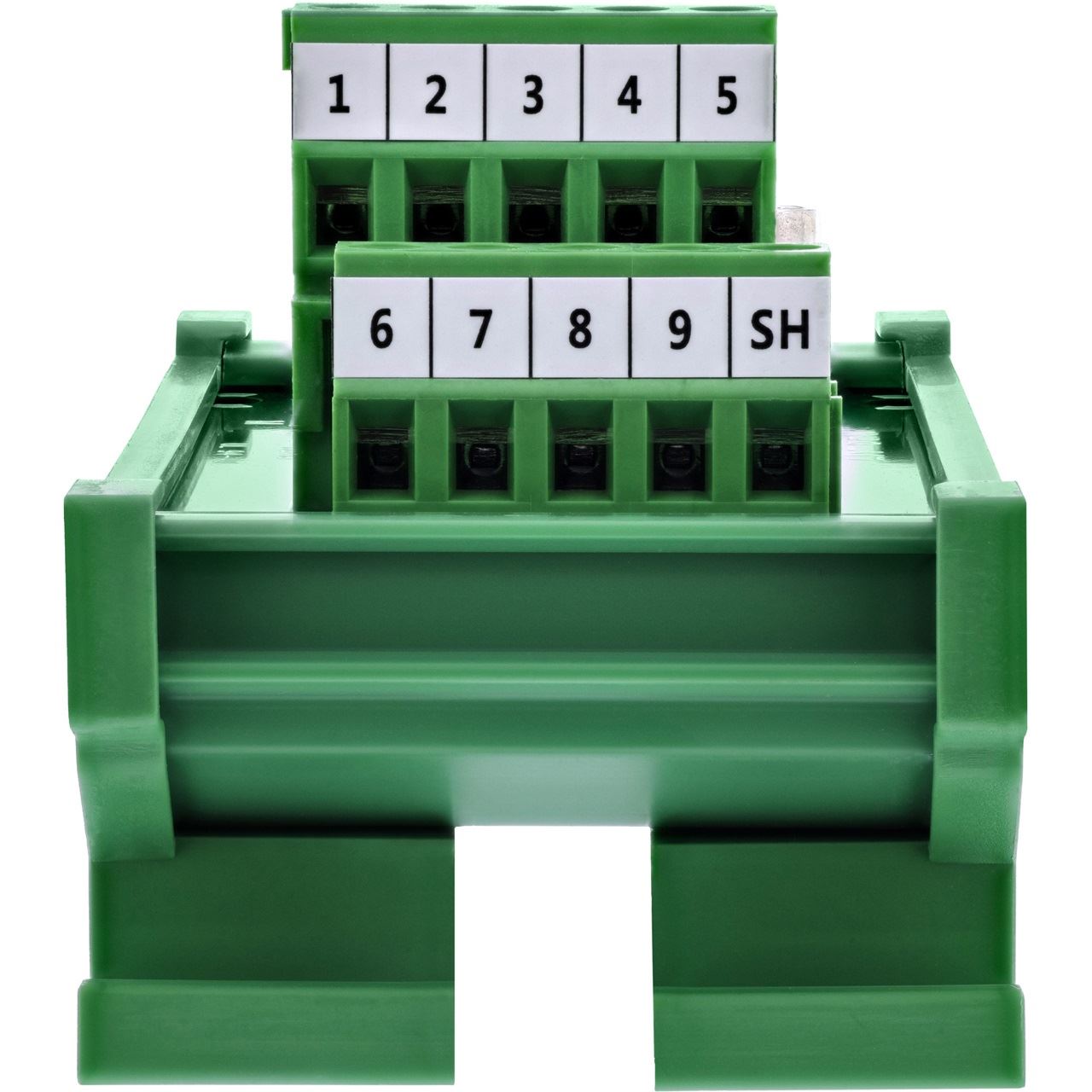

Die seitlich zugänglichen Schraubklemmen mit Druckplatte unterstützen einen Anschlussbereich von 14–26 AWG und ermöglichen eine schnelle, sichere Verdrahtung mit einem Schlitzschraubendreher ≤ 2,5 mm. Der vormontierte DIN-Rail-Clip erlaubt die direkte Befestigung auf Standard-Hutschienen – ideal für professionelle Steuerungs- und Prüfaufbauten.

D-Sub 9 Schnittstellen:1× Buchse, 1× Stecker, mit Befestigungsgewinden (UNC #4-40)
Anschlusstechnik:Schraubklemme mit Druckplatte
Anschlussbereich:14–26 AWG
Betätigung:Mit Schlitzschraubendreher ≤ 2,5 mm
Nennstrom: 0,8 A pro Pin
Max. Betriebsspannung: 100 V zwischen zwei Signalen
Isolationswiderstand:≥ 10 MΩ @ 300 V DC
Betriebstemperatur:–20 °C bis +70 °C
Isolierlage:EVA-Isolierung auf Unterseite
Montage: Gehäuse zur direkten Montage auf DIN-Hutschiene
Abmessungen:ca. 70 × 53 × 51 mm (L x B x H)

InLine 92501M. Stecker: Terminal block / D-Sub 9, Produktfarbe: Grün, Steckerverbindung (Anschluss): Stecker/Buchse. Konformitätsbescheinigungen: RoHS, TÜV mark. Abmessungen (BxTxH): 63 x 70 x 51 mm, Gewicht: 89 g, Breite: 63 mm. Menge pro Packung: 1 Stück(e), Verpackungsbreite: 95 mm, Verpackungstiefe: 125 mm. Ursprungsland: Taiwan

Technische Daten

Hinweis: Für die Richtigkeit und Vollständigkeit der hier aufgeführten Daten wird keine Haftung übernommen.
