Artikelbeschreibung

Seit dem 23.12.2025 im Sortiment

Zeitersparnis bei der Installation:Schnelle Verdrahtung über Schraubklemmen für 18–26 AWG – werkzeugunterstützt mit Schlitzschraubendreher ≤ 2,5 mm.

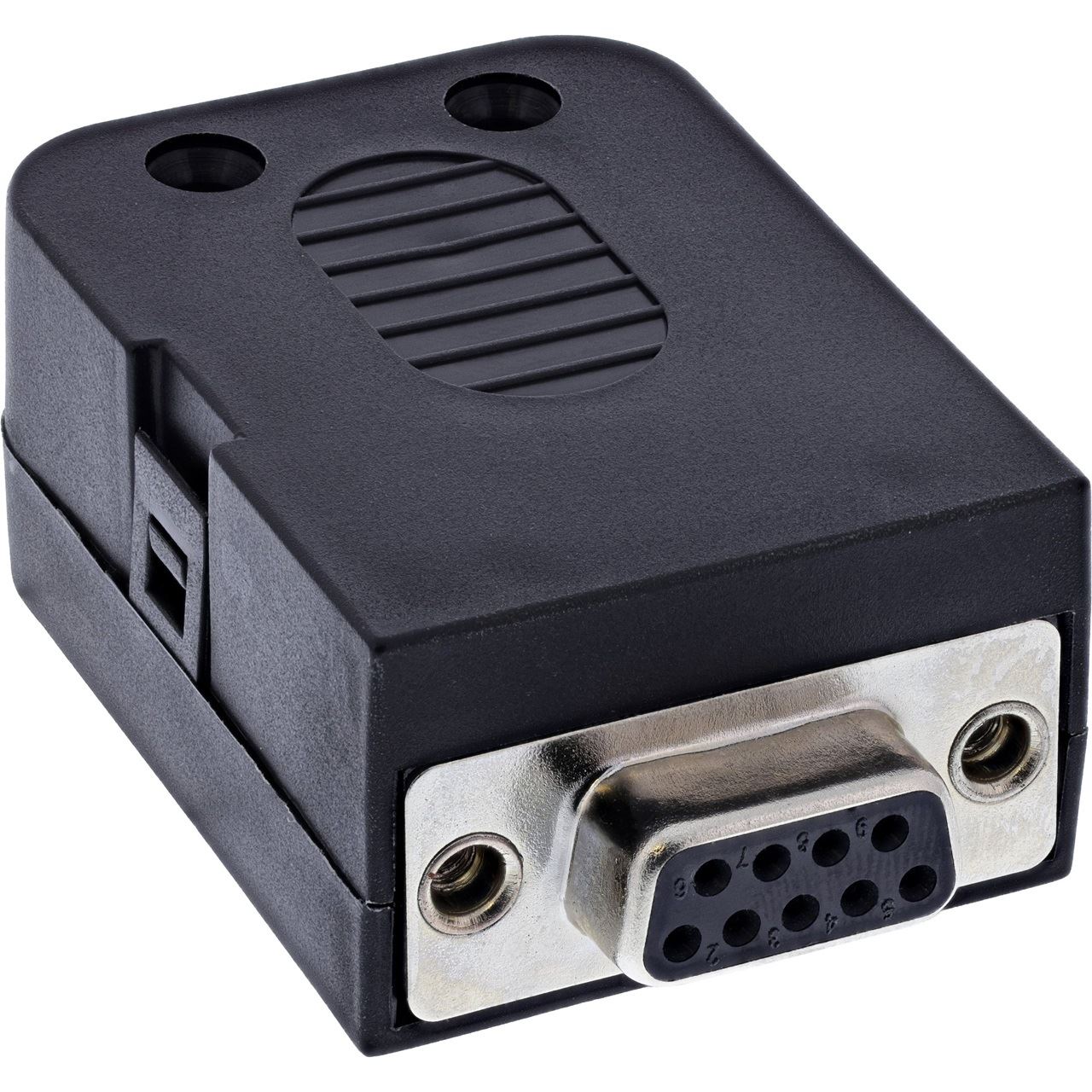

Stabile Verbindung durch Rändelschraube:Die D-Sub-9 Buchse ist mit gerändelten Schrauben ausgestattet und sorgt für eine sichere, werkzeuglose Fixierung an passenden Steckverbindern.
Vielfältig einsetzbar in der Industrie:Geeignet für Steuerungstechnik, Maschinenbau, Prüfaufbauten, Diagnosezwecke und Schulungssysteme.

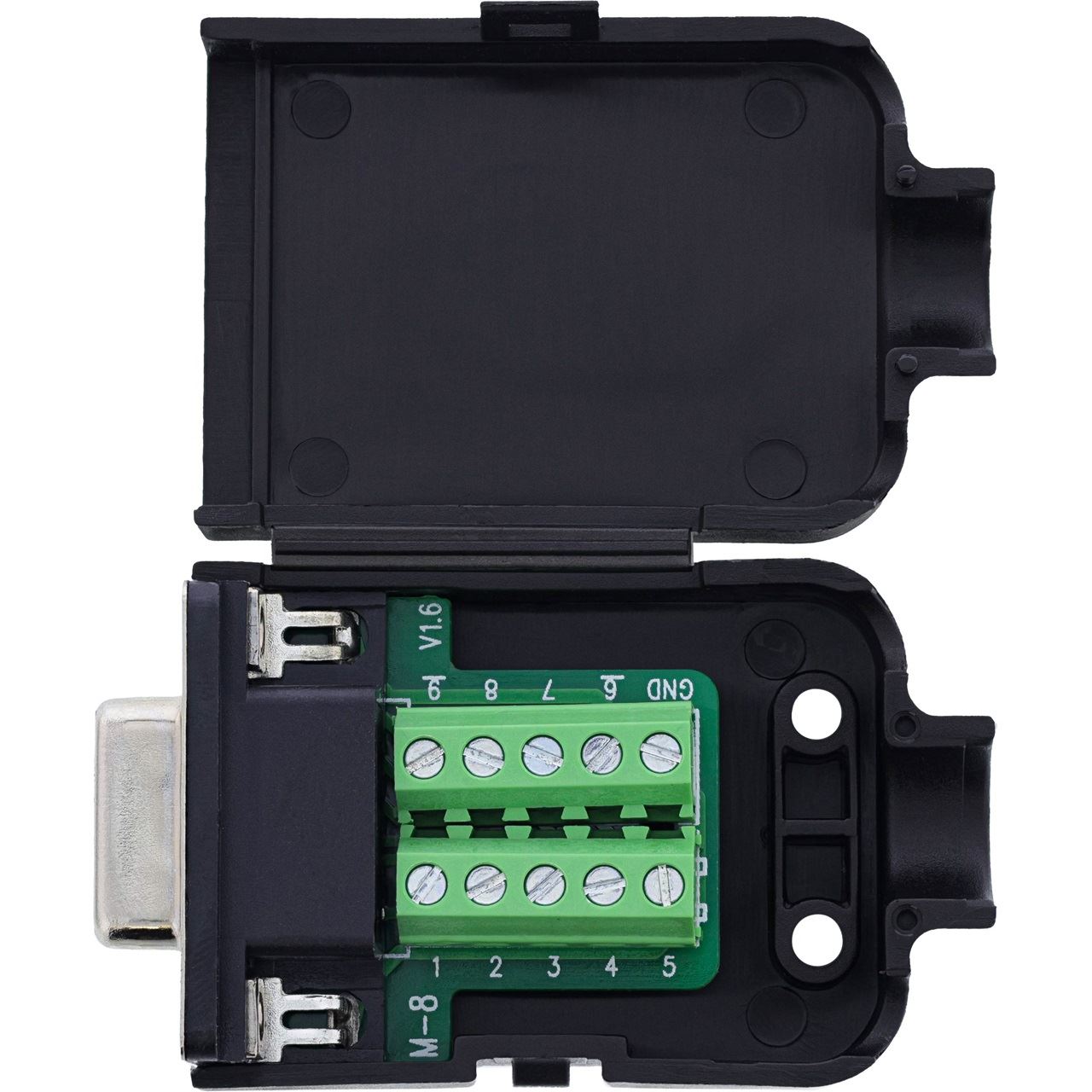

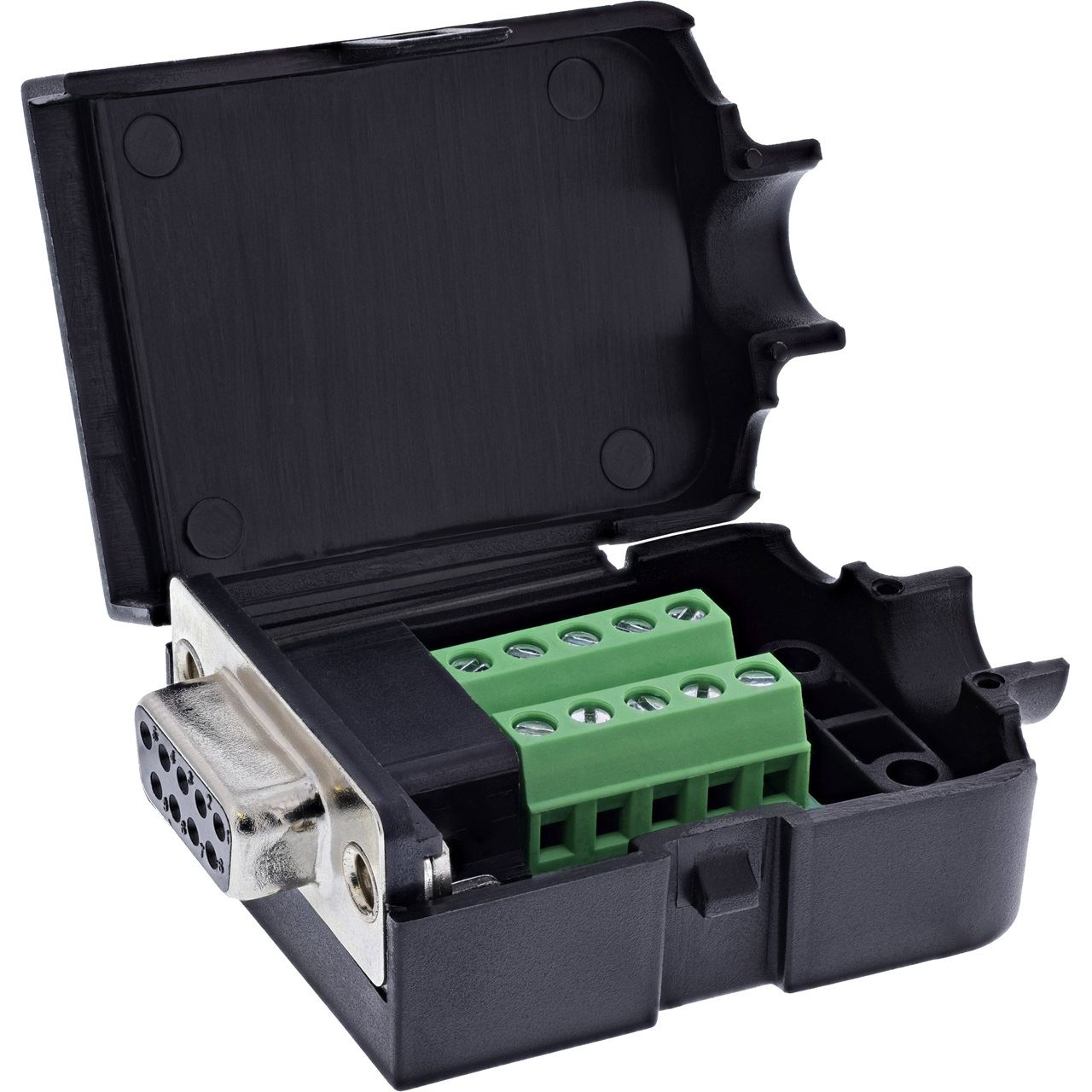

Breakout-Bauform mit Druckplatte: Einzelleitungen lassen sich flexibel und schnell auf die rückseitigen Schraubklemmen auflegen – ideal für den Labor- oder Feldgebrauch.
Hohe Signalqualität:Ein Isolationswiderstand ≥ 10 MΩ bei 300 V DC und ein Nennstrom von 0,8 A pro Pin sorgen für eine zuverlässige Signalübertragung – auch bei dauerhaften Industrieeinsätzen

Der InLine® D-Sub 9 Breakout-Terminalblock mit Buchse ist ideal für den Einsatz in Prüfständen, Laborumgebungen, Prototyping-Anwendungen oder der Inbetriebnahme von Maschinenkomponenten. Über rückseitige Schraubklemmen mit Druckplatten-Technik lassen sich Einzeladern im Bereich 18–26 AWG sicher anschließen. Die Verdrahtung erfolgt werkzeugunterstützt mit einem Schlitzschraubendreher mit Klingenbreite ≤ 2,5 mm.
Die Buchse ist mit Rändelschrauben (#4-40 UNC) ausgestattet, die eine sichere, werkzeuglose Fixierung an passenden Steckern gewährleisten. Eine EVA-Isolierlage schützt bei der Montage auf leitfähigen Flächen. Dank klarer Klemmenbeschriftung und robuster Bauform eignet sich der Breakout-Adapter ideal für Prüfplätze, Steuerungsprojekte und mobile Unterstützungaufbauten.

D-Sub 9 Buchse:Breakout-Design, mit Rändelschrauben (#4-40 UNC)
Anschlusstechnik:Schraubklemme mit Druckplatte
Anschlussbereich:18–26 AWG
Betätigung:Mit Schlitzschraubendreher ≤ 2,5 mm
Nennstrom: 0,8 A pro Pin
Max. Betriebsspannung:100 V zwischen zwei Signalen
Isolationswiderstand:≥ 10 MΩ @ 300 V DC
Betriebstemperatur:–20 °C bis +105 °C
Isolierlage:EVA-Isolierung auf Unterseite
Abmessungen: ca. 66,7 × 34,4 mm (L × B )

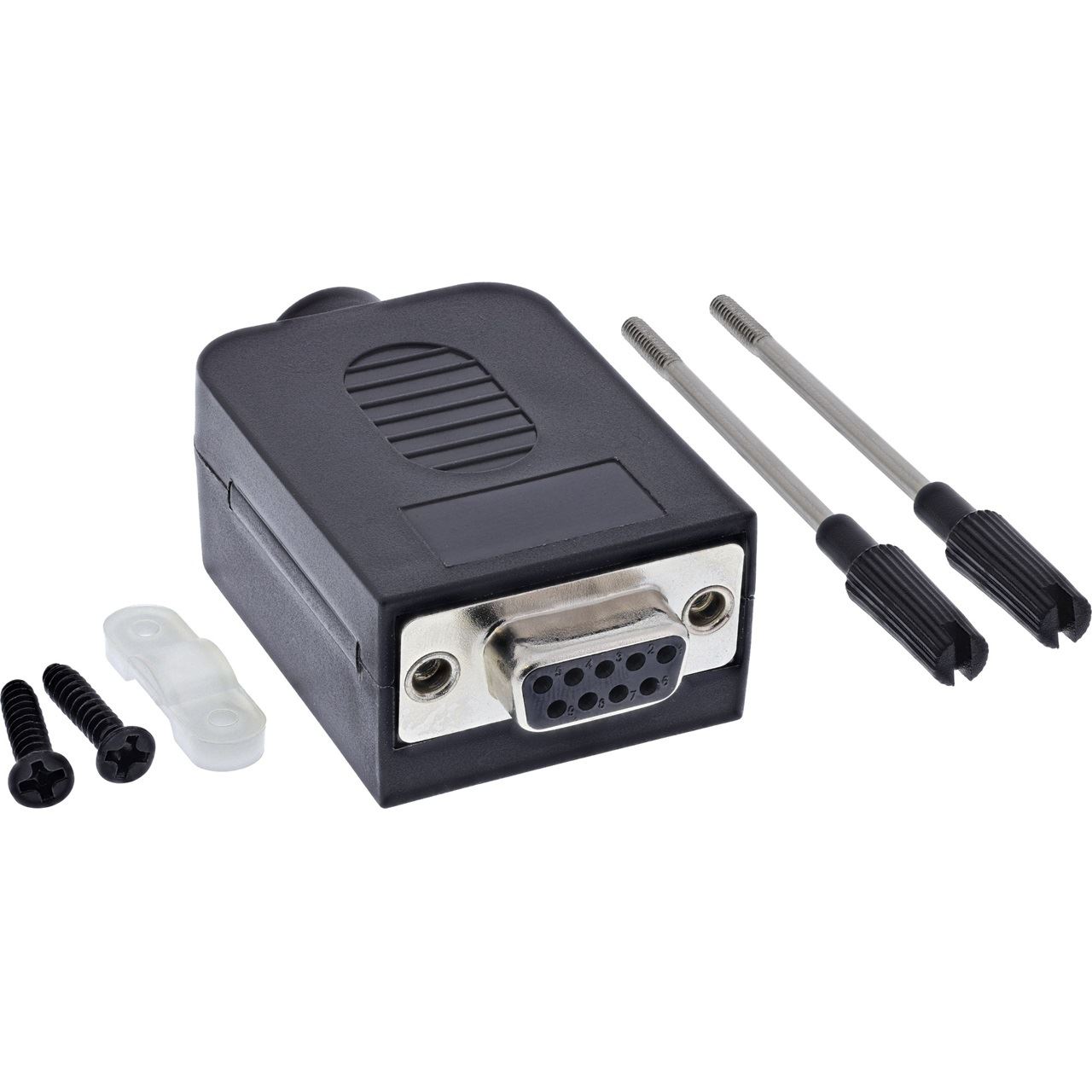

Zubehör: 1× Druckplatte, 2× Schrauben

InLine 92501G. Stecker: Terminal block / D-Sub 9, Produktfarbe: Schwarz, Steckerverbindung (Anschluss): Buchse/Buchse. Konformitätsbescheinigungen: RoHS, TÜV mark. Abmessungen (BxTxH): 34 x 67 x 21 mm, Gewicht: 24 g, Breite: 34 mm. Menge pro Packung: 1 Stück(e), Verpackungsbreite: 100 mm, Verpackungstiefe: 165 mm. Ursprungsland: Taiwan
