Artikelbeschreibung

Seit dem 23.12.2025 im Sortiment

Zeitersparnis bei der Installation:Schnelle Verdrahtung über Schraubklemmen für 18–26 AWG – werkzeugunterstützt mit Schlitzschraubendreher ≤ 2,5 mm.

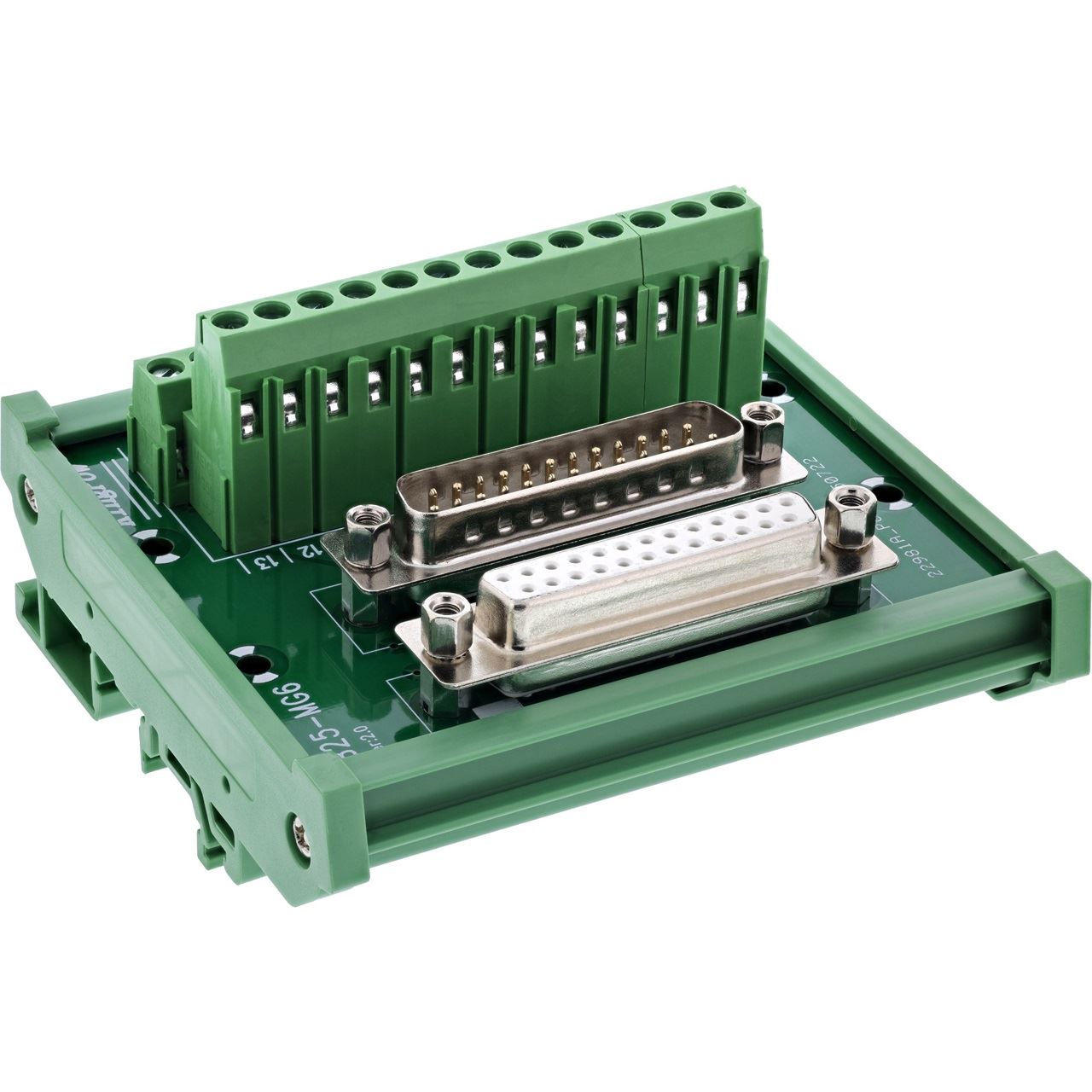

Doppelte Schnittstelle für flexible Verbindung: Ausgestattet mit einem D-Sub-25 Stecker und einer D-Sub-25 Buchse – ideal als kompakte Durchgangs- oder Abzweigstelle für serielle Signale.
Vielfältig einsetzbar in der Industrie: Geeignet für strukturierte Verdrahtung im Schaltschrank, Maschinensteuerung, Signalverteilung oder Prüfaufbauten.
Hutschienenmontage für normgerechte Installation: Der integrierte DIN-Rail-Clip ermöglicht die direkte Montage auf Tragschienen – schnell, werkstauglich und platzsparend.
Hohe Signalqualität:Ein Isolationswiderstand ≥ 10 MΩ bei 300 V DC und ein Nennstrom von 0,7 A pro Pin gewährleisten eine zuverlässige Signalübertragung – auch unter Dauerbelastung.

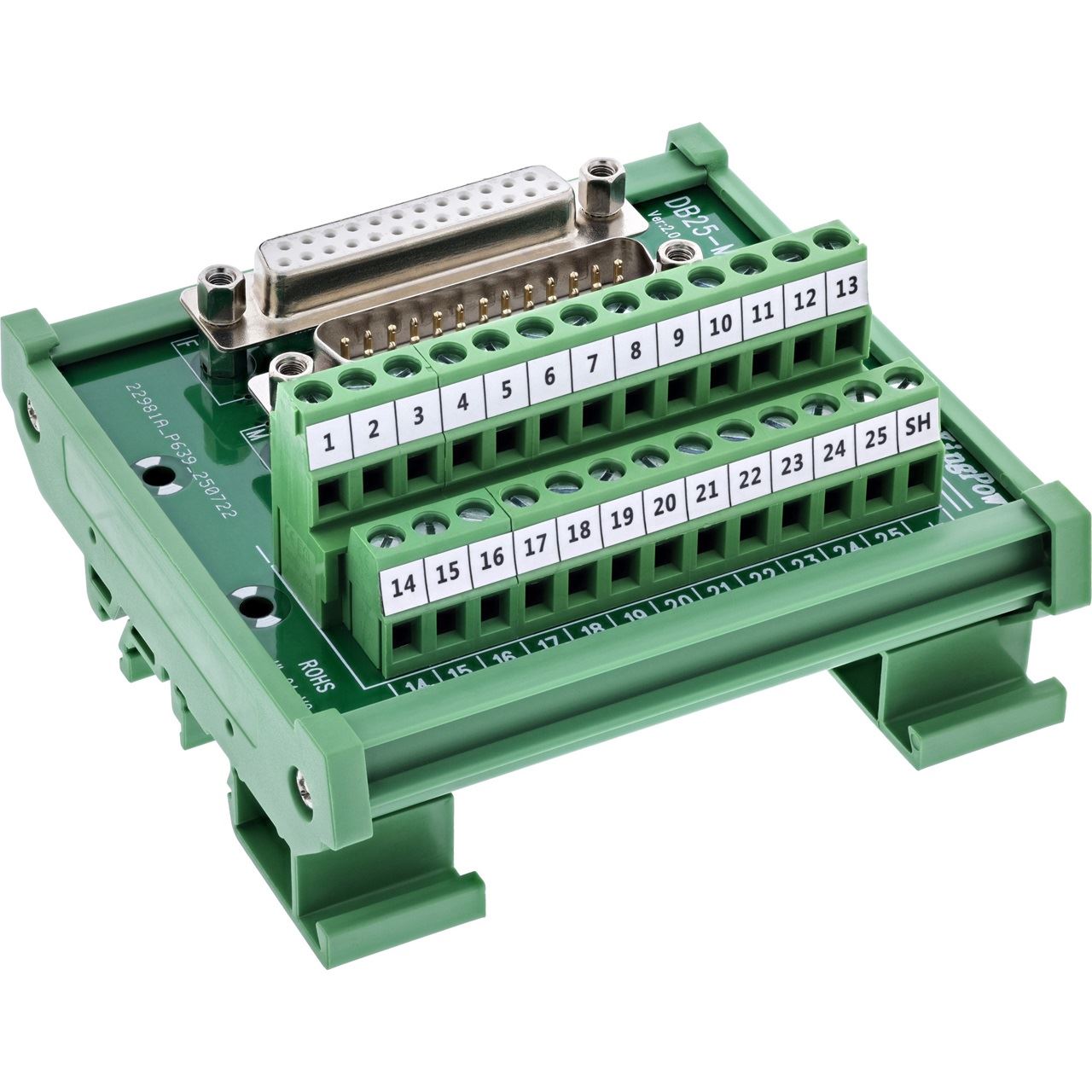

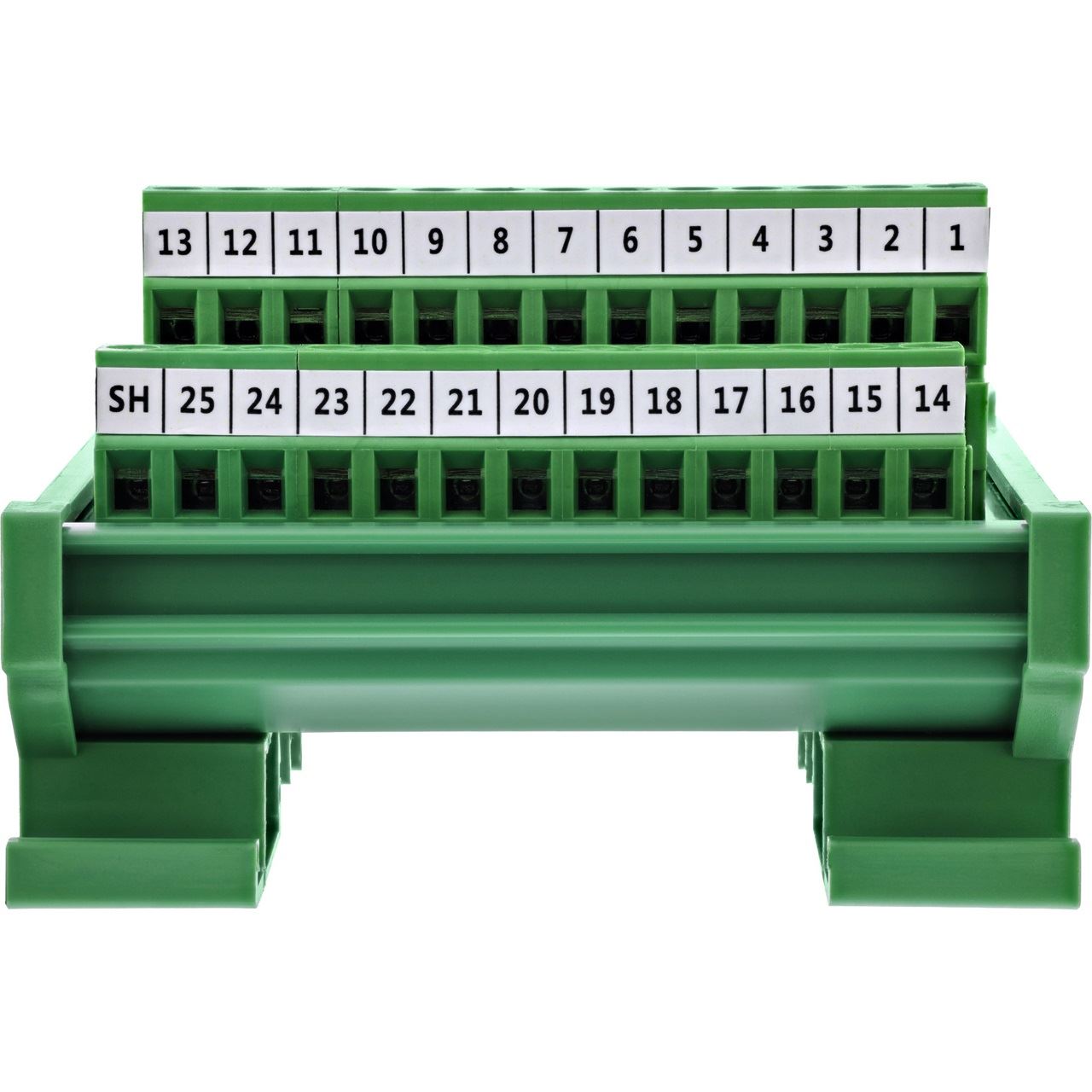

Der InLine® D-Sub 25 Terminalblock mit kombinierter Buchse- und Stecker-Ausführung ist für strukturierte Signalverdrahtung in der Industrie konzipiert. Er kombiniert zwei serielle D-Sub-Schnittstellen (male & female) in einem kompakten Modul. Die seitlich zugänglichen Schraubklemmen mit Druckplatte ermöglichen den Anschluss von Adern im Bereich 18–26 AWG – werkzeugunterstützt mit einem Schlitzschraubendreher ≤ 2,5 mm.
Das robuste Kunststoffgehäuse mit vormontiertem DIN-Rail-Clip eignet sich zur schnellen Befestigung auf Hutschienen. Eine EVA-Isolierlage schützt bei der Montage auf leitfähigen Flächen. Ideal für Steuerungstechnik, Prototyping, Prüfplätze oder Übergabelösungen.

D-Sub 25 Schnittstellen:1× Buchse, 1× Stecker, mit Befestigungsgewinden (UNC #4-40)
Anschlusstechnik:Schraubklemme mit Druckplatte
Anschlussbereich:18–26 AWG
Betätigung:Mit Schlitzschraubendreher ≤ 2,5 mm
Nennstrom: 0,7 A pro Pin
Max. Betriebsspannung: 100 V zwischen zwei Signalen
Isolationswiderstand:≥ 10 MΩ @ 300 V DC
Betriebstemperatur:–20 °C bis +105 °C
Isolierlage:EVA-Isolierung auf Unterseite
Montage:Gehäuse zur direkten Montage auf DIN-Hutschiene
Abmessungen: ca. 87 × 88 × 51 mm (B × H × T)

InLine 92502G. Stecker: Terminal block / D-Sub 25, Produktfarbe: Grün, Steckerverbindung (Anschluss): Buchse/Buchse. Konformitätsbescheinigungen: RoHS, TÜV mark. Abmessungen (BxTxH): 88 x 87 x 51 mm, Gewicht: 155 g, Breite: 88 mm. Menge pro Packung: 1 Stück(e), Verpackungsbreite: 95 mm, Verpackungstiefe: 125 mm. Ursprungsland: Taiwan

Technische Daten

Hinweis: Für die Richtigkeit und Vollständigkeit der hier aufgeführten Daten wird keine Haftung übernommen.
