Artikelbeschreibung

Seit dem 23.12.2025 im Sortiment

Zeitersparnis bei der Installation:Schnelle Verdrahtung über Schraubklemmen für 18–26 AWG – werkzeugunterstützt mit Schlitzschraubendreher ≤ 2,5 mm.
Stabile Verbindung durch Schraubsicherung: Der 2-reihige D-Sub-15 Stecker ist mit einem Befestigungsgewinde (UNC #4-40) ausgestattet und ermöglicht eine sichere mechanische Fixierung mit passenden Buchsen.
Vielfältig einsetzbar in der Industrie:Ideal für serielle Steuerleitungen in der Automatisierung, im Maschinenbau, bei Prüfplätzen oder in der Signalverteilung.
Kompakte Bauform: Mit ca. 62,5 × 31 × 16 mm lässt sich der Terminalblock platzsparend in bestehende Installationen integrieren – auch bei hoher Kontaktdichte.
Hohe Signalqualität:Ein Isolationswiderstand ≥ 10 MΩ bei 300 V DC und ein Nennstrom von 0,7 A pro Pin gewährleisten eine zuverlässige Signalübertragung.

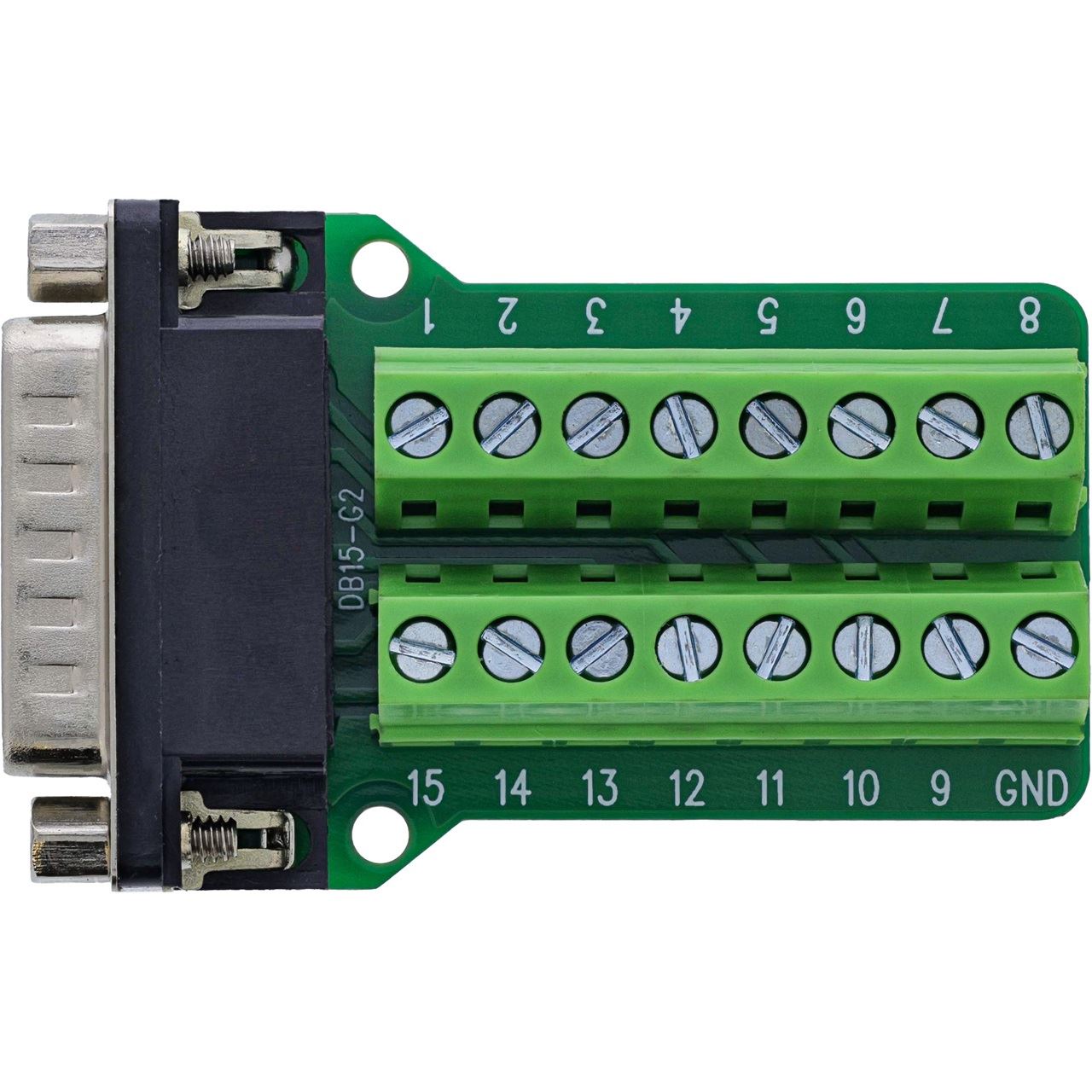

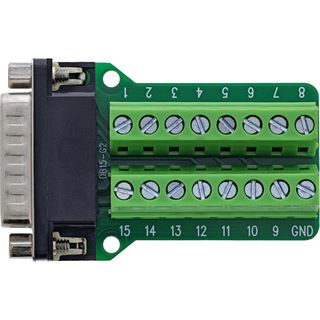

Der InLine® D-Sub 15 Terminalblock mit Stecker in 2-reihiger Ausführung eignet sich ideal zur Verdrahtung serieller Signale zwischen Steuerungskomponenten oder bei temporären Verbindungen im Schaltschrank. Die Schraubklemmen mit Druckplatte ermöglichen den Anschluss von Einzeladern im Bereich 18–26 AWG – ganz ohne Löten. Die werkzeugunterstützte Betätigung erfolgt mit einem Schlitzschraubendreher ≤ 2,5 mm.
Die integrierte Schraubsicherung (UNC #4-40) sorgt für eine stabile, vibrationssichere Verbindung zu passenden Buchsen. Durch die kompakte Bauform ist das Modul besonders für industrielle Anwendungen mit beengten Platzverhältnissen geeignet.

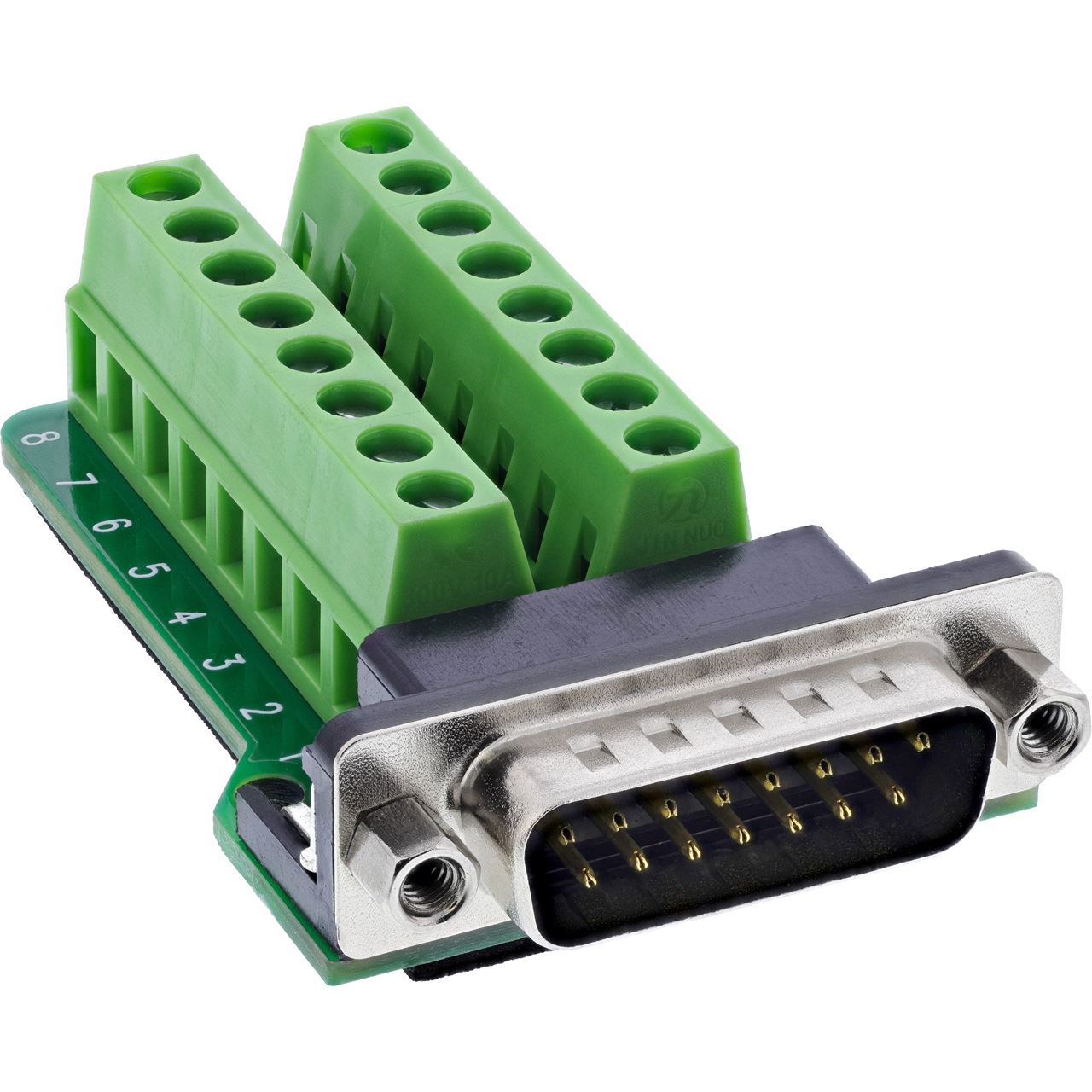

D-Sub 15 Stecker:2-reihig, mit Befestigungsgewinde zur Steckerverriegelung (UNC #4-40)
Anschlusstechnik:Schraubklemme mit Druckplatte
Anschlussbereich:18–26 AWG
Betätigung:Mit Schlitzschraubendreher ≤ 2,5 mm
Nennstrom: 0,7 A pro Pin
Max. Betriebsspannung: 100 V zwischen zwei Signalen
Isolationswiderstand:≥ 10 MΩ @ 300 V DC
Betriebstemperatur:–20 °C bis +105 °C
Isolierlage:EVA-Isolierung auf Unterseite
Abmessungen:ca. 63 × 39 × 18 mm (L × B × H)

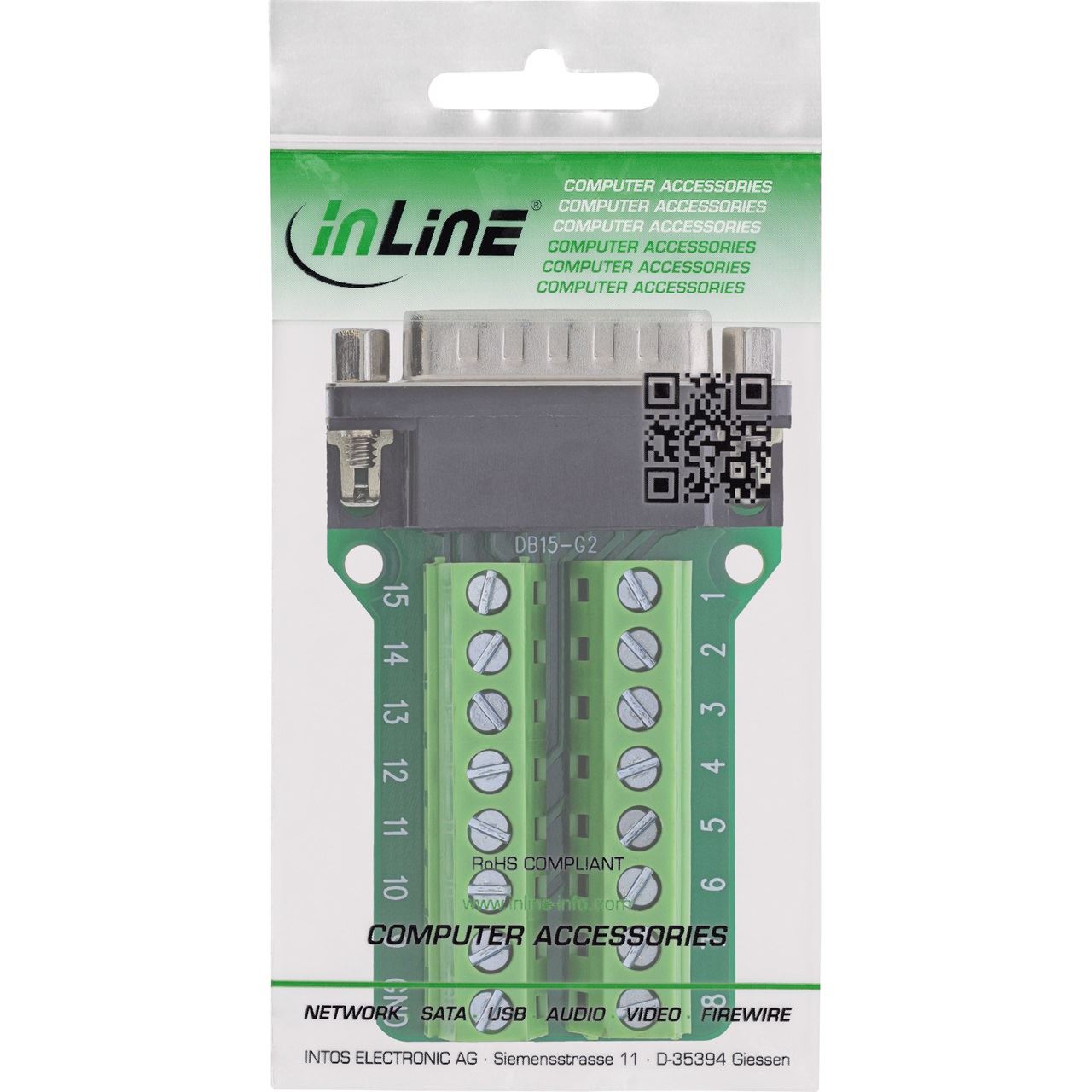

InLine 92502B. Stecker: Terminal block / D-Sub 15, Produktfarbe: Schwarz, Grün, Steckerverbindung (Anschluss): Stecker/Buchse. Konformitätsbescheinigungen: RoHS, TÜV mark. Abmessungen (BxTxH): 39 x 63 x 18 mm, Gewicht: 34 g, Breite: 39 mm. Menge pro Packung: 1 Stück(e), Verpackungsbreite: 100 mm, Verpackungstiefe: 165 mm. Ursprungsland: Taiwan

Technische Daten

Hinweis: Für die Richtigkeit und Vollständigkeit der hier aufgeführten Daten wird keine Haftung übernommen.
