Artikelbeschreibung

Seit dem 23.12.2025 im Sortiment

Zeitersparnis bei der Installation:Schnelle Verdrahtung über Schraubklemmen für 18–26 AWG – werkzeugunterstützt mit Schlitzschraubendreher ≤ 2,5 mm.
Präzise Kontaktierung von Audio-/Mikrofonsignalen: 3,5 mm Klinkenbuchse (TRRS, 4-polig) mit klar beschrifteter Klemmleiste (L, R, V, +) – ideal für Headset-, Audio- oder Steuerleitungen in Test- und Prototyping-Setups.
Seitliche Klemmleiste für platzsparenden Aufbau: Kompakter Anschlussblock mit nebeneinander liegenden Klemmen – ideal bei begrenztem Platzangebot, z. B. in Prüfboxen oder Verteilerfeldern.
Vielfältig einsetzbar in der Industrie: Zur Integration analoger Audio-Signale in Steuergeräte, Multimedia-Module, Entwicklungslabore oder Prüfstände.
Hohe Signalqualität: Ein Isolationswiderstand ≥ 10 MΩ bei 300 V DC und ein Nennstrom bis 1 A pro Pin gewährleisten zuverlässige Signalübertragung – auch im Dauerbetrieb.

Der InLine® 3,5 mm 4-pol Klinkenbuchse-auf-Terminalblock-Adapter ermöglicht die verlötfreie Anbindung analoger Audio- und Mikrofonsignale an Schraubklemmen – ideal für Headsets, Kombistecker oder TRRS-Schnittstellen in Industrie und Labor.

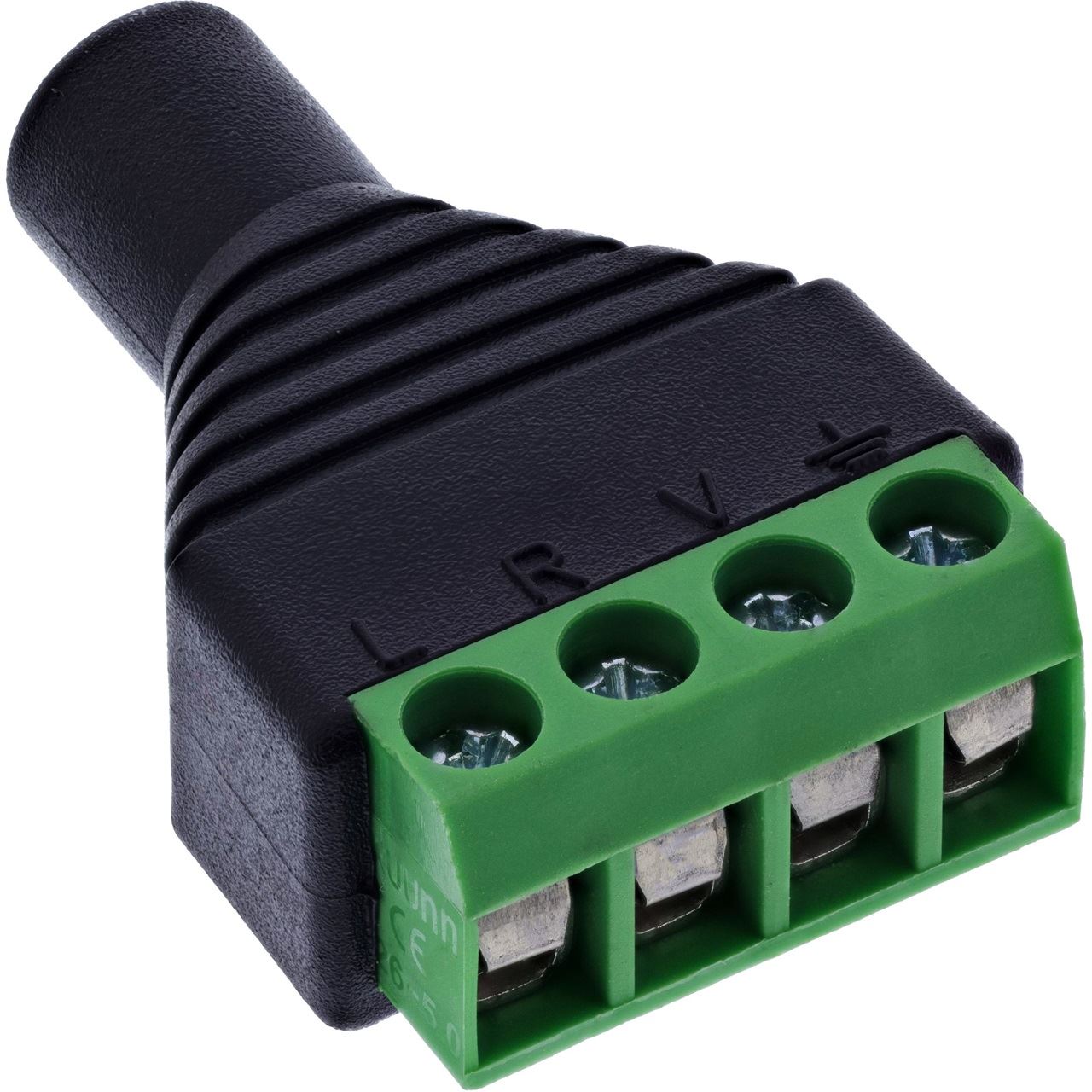

Die Anschlüsse sind eindeutig beschriftet:
L(Links), R(Rechts), V(Mikrofon / Spannung), +(gemeinsame Masse / Schirmung).
Die Schraubklemmen im 5,0 mm Rastermaß unterstützen Adern von 18–26 AWG und lassen sich werkzeugunterstützt mit einem Schlitzschraubendreher ≤ 2,5 mm kontaktieren.
Dank ihrer kompakten Bauweise eignet sich die Klinkenbuchse besonders für platzkritische Anwendungen in Testgeräten, Audioracks oder Embedded-Systemen. Eine EVA-Isolierlage schützt zusätzlich bei Montage auf leitfähigem Untergrund.

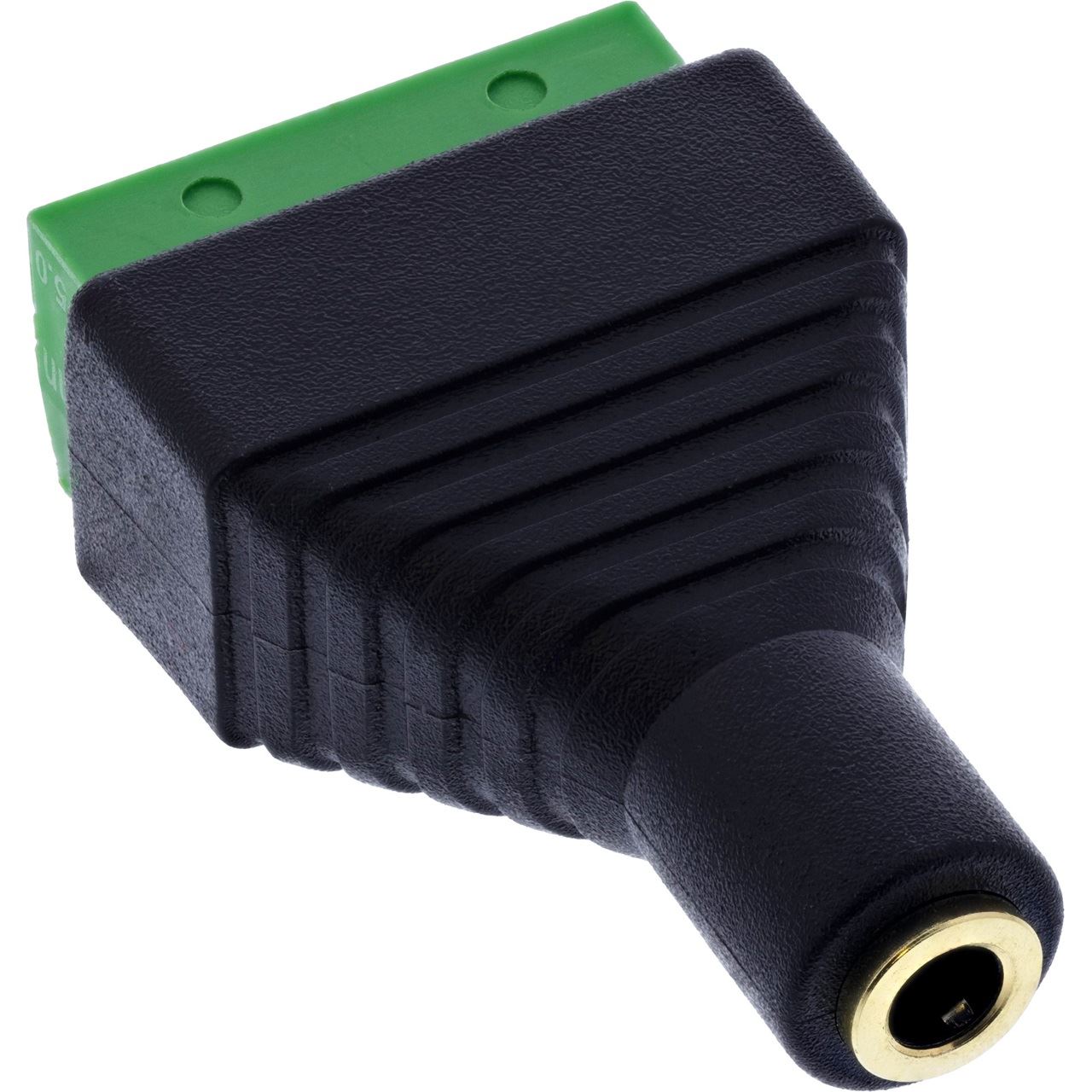

Klinkenanschluss:3,5 mm TRRS-Klinkenbuchse (4-polig, Stereo/Mikrofon)
Polzahl / Klemmbelegung:4 Klemmen / L, R, V, +
Anschlusstechnik:Schraubklemme mit Druckplatte, Raster 5,0 mm
Anschlussbereich:18–26 AWG
Betätigung:Mit Schlitzschraubendreher ≤ 2,5 mm
Nennstrom: 1,0 A pro Pin
Max. Betriebsspannung:100 V zwischen zwei Signalen
Isolationswiderstand:≥ 10 MΩ @ 300 V DC
Max. Leiterwiderstand:5 Ohm
Betriebstemperatur:–10 °C bis +70 °C
Isolierlage:EVA-Isolierung auf Unterseite

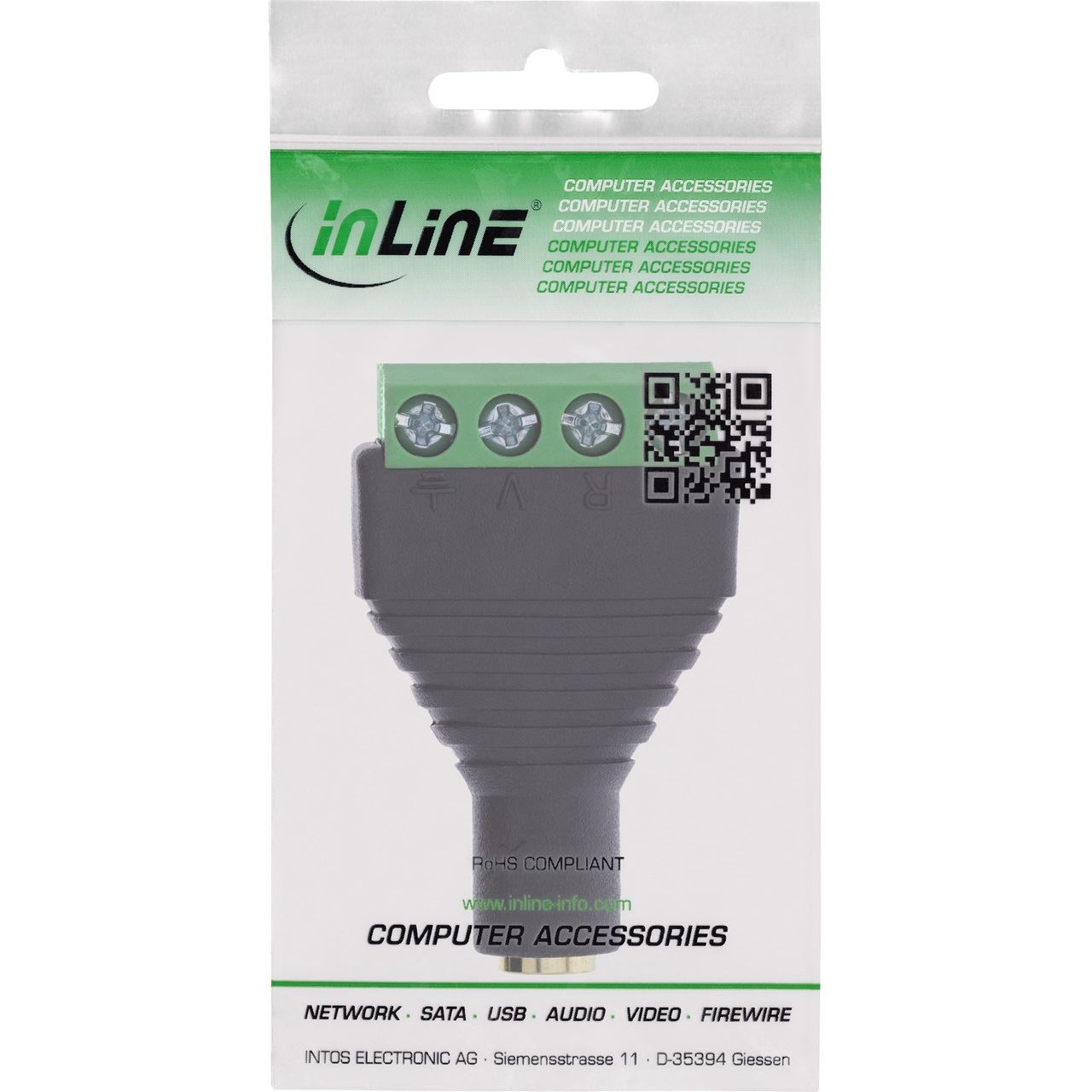

InLine 92504K. Stecker: 3,5 mm Klinke 4-pol TRRS / Terminalblock 4 Klemmen, Produktfarbe: Schwarz, Grün, Steckerverbindergeschlecht: Weiblich/Weiblich. Konformitätsbescheinigungen: RoHS, TÜV mark. Abmessungen (BxTxH): 23 x 36 x 12 mm, Gewicht: 9 g, Breite: 23 mm. Menge pro Packung: 1 Stück(e), Verpackungsvolumen: 100 cm³, Verpackungsart: Polybag. Ursprungsland: Taiwan

Technische Daten

Hinweis: Für die Richtigkeit und Vollständigkeit der hier aufgeführten Daten wird keine Haftung übernommen.
